20 à32mm PPà double tuyauligne avec 3 couches & 3 couleurs par 90/30 & 55/33 &Extrudeuse 45/30
Une spécialitédePPpl'ipéligne
| NT: préférence |
Les postes |
Spécialité |
|
| 1 |
Produits élevés |
350 kg/h à une vitesse de 20 m/min |
| 2 |
Machines à extruder |
Équipé de HYSJ90/30 un ensemble, HYSJ55/33 un ensemble, HYSJ45/30 un ensemble, il est très efficace et économe en énergie. |
| 3 |
Haute qualité dans les pièces de machines |
Invertisseur de type lourd Delta/ABB, composants Siemens Schneider, Omron, RKC, moteur Siemens, alimentateur à double vis anti-pont. |
| 4 |
Ligne de production |
Des machines à grande vitesse pour atteindre la cible. |
1, pièces de ligne principale:
| NT: préférence |
Principaux points |
Quantité utilisée |
| 20-32 mm PP double ligne de tuyauterie 3 couches et 3 couleurs |
| 1 |
HYSJ90/30 extrudeuse à vis unique 110 kw de puissance du moteur |
1 série |
| 2 |
HYSJ55/33 extrudeuse à vis unique 22 kW de puissance du moteur |
1 série |
| 3 |
Extrudeuse à vis unique HYSJ45/30 puissance du moteur 18,5 kW |
1 série |
| 4 |
Extrudeuse à vis unique HYSJ25/25 pour bandes de 4 couleurs |
1 série |
| 5 |
Chargeur automatique sous vide AL300 |
3 séries |
| 6 |
Sécheuse à chaud HD300 |
1 série |
| 7 |
Sécheuse à chaud HD50 |
2 séries |
| 9 |
3 couches de doubles matrices de co-extrusion: G32 haute vitesse en 2 niveaux de pression |
1 série |
| 10 |
Station double à réservoir sous vide de 9 000 mm |
1 série |
| 11 |
Station double réservoir de refroidissement à 6 000 mm |
2 séries |
| 13 |
Unité de démarrage à double station 2-20 m/min, 2 griffes dans le système de servo |
1 série |
| 14 |
Coupeuse à haute vitesse sans puce double station |
1 série |
| 15 |
Stacker double station |
1 série |
| |
Équipement auxiliaire |
|
| 1 |
Imprimante laser UV de 10 W |
1 série |
| 2 |
Réfrigérateur 20AD |
1 série |
| 3 |
Tour d'eau 60T |
1 série |
| 4 |
Crusher à 20 ch |
1 série |
| 5 |
Machine de filetage semi-automatique pour les tuyaux PPH, les fils GAS, les fils coniques, 1/2 " et 3/4 " |
1 série |
Commentaires:
1Condition du prix et de la destination Ex-usine Wuhan Chine
2. Méthode de paiement: 40% du total sera payé par T/T en dépôt, le solde sera payé après test et avant expédition par T/T ou par L/C irrévocable à vue.
3Délai de livraison: 60 jours après réception du dépôt.
4- Période de validité: 30 jours après garantie
5. Garantie: un an pour la normale, le baril et la vis et la boîte de vitesses est pour 1,5 ans
6- Formation: à la fois en Chine et dans le magasin du client
7- mise en service: le prix ne couvre pas le coût du matériel d'essai.Ou le vendeur achètera le matériel tel que demandé par l'acheteur aux frais de l'acheteur.
8Ce prix n'inclut pas la mise en service et l'installation dans l'usine de l'acheteur.

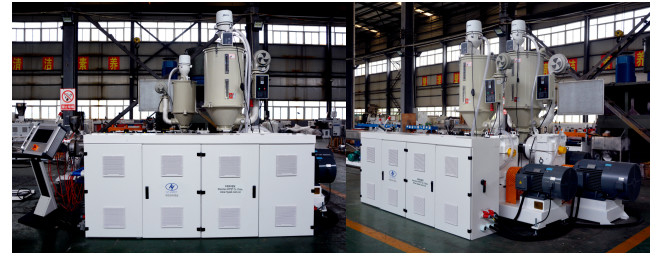

1 HYSJ90/30 seuleextrudeuse à vis
| NT: préférence |
Partie |
Nom de l'article |
Définition |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
HYSJ-90/30 à vis unique |
| Produits |
300 kg/h pour le PP |
| Hauteur du centre |
Pour les véhicules à moteur |
| Dimension |
Pour les véhicules à moteur à combustion |
| Le poids |
4200 kg |
| 2 |
Je vais me faire foutre! |
Diamètre |
Ø90 mm |
| Ratio d'identification des vis |
30:1 |
| Vitesse de vis |
120 tours par minute |
| Matériel |
38CrMoAlA + alliage spécial |
| Finissez! |
Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli |
| Noyau de la vis |
Contrôle automatique de la température |
| 3 |
Baril |
Matériel |
Baril en bimetal |
| Finition à l'intérieur |
Remplis d'azote (0,50 à 0,70 mm de profondeur) |
| Zone de commande du chauffage |
5 régions |
| Mode de chauffage |
Chauffe-eau en aluminium moulé |
| Puissance de chauffage |
5.1 kw x 5 ensembles |
| Système de refroidissement |
Ventilateur de refroidissement à fûts à faible bruit |
| Puissance de refroidissement |
0.37 kw x 5 ensembles |
| 4 |
Boîte à engrenages |
Matériau de logement |
Fer ductile QT-500 |
| Matériau des engins |
20CrMnTi |
| Surface de l'engin |
d'une épaisseur n'excédant pas 1 mm |
| Matériau de l'axe |
40Cr |
| 5 |
Moteur de conduite |
Puissance du moteur CA |
Moteur à courant alternatif de 110 kW |
| Contrôleur à onduleur |
Invertisseur delta de type lourd |
| 6 |
Système de commande électrique |
Système PLC |
Tout le système de contrôle PLC Siemens avec le logiciel HYPET. |
| Option de commande: |
La RKC et le contrôle traditionnel peuvent être proposés |
| Composants électriques |
Les marques Siemens, Schneider, RKC, Omron, ABB, FUJI, et les petites pièces peu importantes en Chine sont des marques célèbres. |
| Zone de température supplémentaire pour la tête de matrices |
Conçue en fonction de la zone de chauffage réelle |
2HYSJ55/33 seuleextrudeuse à vis
| NT: préférence |
Partie |
Nom de l'article |
Définition |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
HYSJ-55/33 à vis unique |
| Produits |
60 kg/h pour le PP |
| Hauteur du centre |
Pour les véhicules à moteur |
| Dimension |
Pour les véhicules à moteur à combustion |
| Le poids |
1300 kg |
| 2 |
Je vais me faire foutre! |
Diamètre |
Ø55 mm |
| Ratio d'identification des vis |
33:1 |
| Vitesse de vis |
68 tours par minute |
| Matériel |
38CrMoAlA + alliage spécial |
| Finissez! |
Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli |
| Noyau de la vis |
Contrôle automatique de la température |
| 3 |
Baril |
Matériel |
Baril en bimetal |
| Finition à l'intérieur |
Remplis d'azote (0,50 à 0,70 mm de profondeur) |
| Zone de commande du chauffage |
4 régions |
| Mode de chauffage |
Chauffe-eau en aluminium moulé |
| Puissance de chauffage |
3 kw x 4 ensembles |
| Système de refroidissement |
Ventilateur de refroidissement à fûts à faible bruit |
| Puissance de refroidissement |
0.2 kW x 4 ensembles |
| 4 |
Boîte à engrenages |
Matériau de logement |
Fer ductile QT-500 |
| Matériau des engins |
20CrMnTi |
| Surface de l'engin |
d'une épaisseur n'excédant pas 1 mm |
| Matériau de l'axe |
40Cr |
| 5 |
Moteur de conduite |
Puissance du moteur CA |
Moteur AC de 22 kW |
| Contrôleur à onduleur |
Invertisseur delta de type lourd |
| 6 |
Système de commande électrique |
Système PLC |
Tout le système de contrôle PLC Siemens avec le logiciel HYPET. |
| Option de commande: |
La RKC et le contrôle traditionnel peuvent être proposés |
| Composants électriques |
Les marques Siemens, Schneider, RKC, Omron, ABB, FUJI, et les petites pièces peu importantes en Chine sont des marques célèbres. |
| Zone de température supplémentaire pour la tête de matrices |
conçus selon la zone de chauffage réelle |
3HYSJ45/30 seuleextrudeuse à vis
| NT: préférence |
Partie |
Nom de l'article |
Définition |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
HYSJ-45/30 à vis unique |
| Produits |
50 kg/h pour le PP |
| Hauteur du centre |
Pour les véhicules à moteur |
| Dimension |
Pour les véhicules à moteur électrique |
| Le poids |
900 kg |
| 2 |
Je vais me faire foutre! |
Diamètre |
Ø45 mm |
| Ratio d'identification des vis |
30:1 |
| Vitesse de vis |
107 tours par minute |
| Matériel |
38CrMoAlA + alliage spécial |
| Finissez! |
Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli |
| Noyau de la vis |
Contrôle automatique de la température |
| 3 |
Baril |
Matériel |
Baril en bimetal |
| Finition à l'intérieur |
Remplis d'azote (0,50 à 0,70 mm de profondeur) |
| Zone de commande du chauffage |
3 régions |
| Mode de chauffage |
Chauffe-eau en aluminium moulé |
| Puissance de chauffage |
2.8 kw x 3 ensembles |
| Système de refroidissement |
Ventilateur de refroidissement à fûts à faible bruit |
| Puissance de refroidissement |
0.075kW x 3 ensembles |
| 4 |
Boîte à engrenages |
Matériau de logement |
Fer ductile QT-500 |
| Matériau des engins |
20CrMnTi |
| Surface de l'engin |
d'une épaisseur n'excédant pas 1 mm |
| Matériau de l'axe |
40Cr |
| 5 |
Moteur de conduite |
Puissance du moteur CA |
18Moteur à courant alternatif de 0,5 kW |
| Contrôleur à onduleur |
Invertisseur delta de type lourd |
| 6 |
Système de commande électrique |
Système PLC |
Tout le système de contrôle PLC Siemens avec le logiciel HYPET. |
| Option de commande: |
La RKC et le contrôle traditionnel peuvent être proposés |
| Composants électriques |
Les marques Siemens, Schneider, RKC, Omron, ABB, FUJI, et les petites pièces peu importantes en Chine sont des marques célèbres. |
| Zone de température supplémentaire pour la tête de matrices |
conçus selon la zone de chauffage réelle |
4 HY25/25 extrudeuse à vis unique
| Spécification |
Définition |
| Baril |
38CrMoAIA,nitrification |
| Je vais me faire foutre! |
38CrMoAIA,nitrification |
| Produits |
5 kg/h pour le PP |
| Dia. de vis |
Ø25 mm |
| Écrou L/D |
25:1 |
| Le moteur |
1.5 kW |
| La commande moteur |
Invertisseur CA, Delta |
5 Chargeur automatique sous vide
| Les spécifications |
Paramètre |
| Modèle |
Le montant de l'allocation |
| Formulation de travail |
Type inducteur |
| Le pouvoir |
0.75 kW, 3P |
| Capacité |
350 kg ou plus |
| le volume |
3 litres |
| Diamètre du tuyau d'alimentation |
F38 mm |
| Temps d'alimentation |
8-10 secondes |
| Dimension du corps |
370 × 385 × 700 mm |
| Dimension de la trémie |
230 × 210 × 429 mm |
| Le poids |
51 kgs |
6 Sécheuse à chaud
| Les spécifications |
Paramètre |
| Numéro de modèle |
HD50 |
| Capacité |
50 kg ou plus |
| Le chauffage |
30,9 kW |
| Souffleur |
150 W |
| Le pouvoir |
380V 3P 50HZ |
| Dimension |
1146 x 810 x 460 mm |
| Taille de la base |
Pour les véhicules à moteur à combustion |
| Poids net ((kg) |
44 kg |
7 Co-extrusion: double sortie 3 couches et 3 couleurs de G32 haute vitesse en 2 niveaux de pression
| Spécification |
Définition |
| Méthode de conception |
D'après les techniciens allemands |
| Tailles de tuyaux |
Pour les autres types d'équipements, voir les caractéristiques suivantes: |
| Matériau de la tête de matrices |
40CrMo |
| Matériau des manchons d'étalonnage |
D'autres métaux |
| Canaux de débit |
en aciers non alliés |
| Fonction de luminosité du tuyau |
Avec HYPET plus lumineux |
| Chauffage |
Chauffe-eau en acier inoxydable Mica |
8 station double à réservoir sous vide de 9 000 mm
| NT: préférence |
Nom des pièces |
Image |
Spécification |
| 1 |
Vacuum
réservoir
|
Matériel |
Acier inoxydable 304 |
| Longueur |
9 000 mm |
| Hauteur du centre |
1 000 mm |
| Dia. portée |
20 à 32 mm |
| Nombre de tuyaux |
2 tuyaux |
| Puissance moteur mobile |
00,75 kW |
| Plage de déplacement avant et arrière |
700 mm |
| Ajustement gauche et droit |
50 mm |
| Couverture sur le dessus |
Verres trempés |
| 2 |
Système de pulvérisation par buse |
Nombre de buses |
208,0 p.c. |
| Numéros de tuyaux de pulvérisation d'eau |
4 pièces |
| Type de buse |
Refroidissement intensif par atomisation |
| Bouche à pulvériser |
G3/4 |
| support de tuyauterie |
Support de type à engrenages fixes |
| 3 |
Contrôle de la température et du niveau de l'eau
|
Contrôle de la température de l'eau |
Contrôle automatique de la vanne |
| Contrôle du niveau de l'eau |
Système de boucle fermée à billes flottantes |
| Sécurité sous pression |
Valve de sécurité installée |
| 4 |
Filtre à eau |
Filtreur |
2 ensembles en G2?? avec voie de passage |
| Nettoyer le filtre |
Par ligne de passage pour le nettoyage du filtre |
| Cyclone sous vide |
Oui, avec. |
| Fonction de silence |
Dispositif silencieux |
| 5 |
Pompes à vide |
Puissance du moteur de la pompe à vide |
2.2 kW x 2 ensembles |
| Type de pompe |
Technique des plaques rondes de Siemens |
| Autres |
Faible bruit |
| Buse d'aspiration sous vide |
Deux portes de chaque côté du réservoir |
| 6 |
Pompes à eau |
Taille du tuyau d'entrée d'eau |
G1 |
| Taille du tuyau de sortie d'eau |
G2 |
| Puissance du moteur de la pompe à eau |
1.5 kw x 2 ensembles |
9 Réservoir de refroidissement de 6 000 mm
| Spécification |
Définition |
| Portée des tuyaux |
Ø20-32 mm en double poste |
| Longueur de la boîte à vide |
6,000 mm |
| Construction |
Trempage à l'évier |
| Puissance de la pompe à eau |
sans |
| Matériel |
Acier inoxydable 304 |
| Pipe d'entrée |
G1 |
| tuyau de sortie |
G2 |
11Unité de démarragestation double 2 à 20m/min, 2 griffess dans le système de servo
| Spécification |
Définition |
| Diamètre du tuyau |
Ø20-32 mm dans la deuxième station |
| Hauteur du centre |
Pour les véhicules à moteur |
| Nombre de chenilles |
2 griffes dans 2 rangées |
| Répartition des chenilles |
En haut en bas en 2 rangées |
| Contrôle des chenilles supérieures |
Contrôlé par cylindre de chaque côté de la chaîne |
| Numéro de bouteille |
4 pièces |
| Contrôle des chenilles de fond |
Fixé |
| Méthode de conduite |
Actifs par courroie en caoutchouc |
| Type de ceinture |
Ceinture plate |
| Largeur de la courroie |
56 mm |
| Longueur de traction effective |
Pour les véhicules à moteur |
| Vitesse de conduite |
2 à 20 m/min |
| Boîte à engrenages |
Moteur avec boîte de vitesses hélicoïdale solide |
| Type de moteur |
Servo moteur |
| Puissance du moteur |
0.85 kw x 2 ensembles avec système de commande servo |
| Force de traction |
3,000 N |
| Système de mesure |
Par codeur |
| Mode de réglage |
Pneumatique |
| Pression sur le tuyau |
Autres appareils pour la fabrication des produits du noix de coco |
| Position de la chenille vers le bas |
Fixé |
| Pression de l'air |
0.4-0.6Mpa |
12 Vitesse élevée ccoupeuse sans hanchedouble station
| Spécification |
Définition |
| Diamètre du tuyau |
Ø20-32 mm dans la deuxième station |
| vitesse de coupe |
30 m/min |
| forme de la lame |
Lamelle circulaire |
| coupé |
Coupe-mouche |
| voie d'alimentation |
Mech-air |
| façon de serrer |
Jig de nylon |
| mode de suivi |
Je ne veux pas. |
| moteur de révolution |
Je ne veux pas. |
| moteur de coupe |
5.5 kw x 2 ensembles |
| épaisseur de coupe |
8 mm |
| système hydraulique |
Je ne veux pas. |
| écailleuse |
Je ne veux pas. |
13 Stacker à une seule station
| Spécification |
Définition |
| Table à inclinaison |
Autres appareils à commande pneumatique |
| Longueur nominale |
4 à 5 mtrs |
| Tailles de tuyaux |
20 à 32 mm |
| Matériau du parachute de dérapage |
MS acier rigide de structure |
14 Imprimante laser
| projet |
Tableau des paramètres |
UV-10W |
| Caractéristique |
Matériau de la machine |
Oxydation par sablage de tout l'aluminium |
| Laser |
Générateur laser UV, durée de vie supérieure à 20000-30000 heures |
| Longueur d'onde du laser |
355 nm |
| puissance de sortie |
≥ 12 W |
| Vitesse de marquage |
≤ 12000 mm/s |
| contrôleur |
10Contrôleur tactile de 2 pouces |
| Système de refroidissement |
Refroidissement à l'eau (avec refroidisseur) |
| Paramètre |
Lentille de mise au point |
Pour les véhicules à moteur |
| Largeur de ligne minimale |
0.01 mm |
| Précision de répétition |
0.001 mm |
| Plage de marquage |
Le nombre de points de contact doit être le même que celui des points de contact. |
| Mode de positionnement |
Indication de la lumière bleue |
|
| Nombre de lignes |
Toute ligne dans la plage de marquage |
|
| Vitesse de la chaîne de production |
0 à 130 m/min (selon le matériau) |
|
| Logiciel |
Linguistique |
Anglais, espagnol, allemand, chinois, russe, arabe, etc. |
|
| compétence |
Autorité de gestion multi-utilisateurs |
|
| système d'exploitation |
Système Linux |
|
| Mode jet d'encre |
Statique, analogique, codeur |
|
| Signal réservé |
Début, état d'impression, fin, défaut |
|
| protection des données |
Équipement pour la protection des données électriques |
|
| moniteur |
Fournir une fonction d'alarme de vitesse excessive |
|
| Traverser |
Élimination automatique des intersections |
|
| Logiciel de codage |
Envoi de code de machine simple et double |
|
| Type de support |
caractère |
Chinois et anglais, numéros, traditionnels, etc. |
| format de fichier |
Les données sont fournies par les autorités compétentes. |
| code à barres |
Le code de référence est le code d'identification de l'organisme. |
| Paramètres de maintenance |
Énergie |
220 V/50 Hz |
| Consommation d'électricité |
800 W |
| Poids net de la machine |
40 kg ou plus |
| Dimension globale |
640 mmX160 mmX206 mm |
15 machine de filetage semi-automatique pour tuyaux PPH,filtres GAS,filtres coniques 1/2", 3/4", 1"
| Principales spécifications techniques |
Spécification |
| Le pouvoir d'équilibre |
Régulation de la vitesse à fréquence variable 3,0 kW (380 V) |
| Structure de la machine |
Légères |
| Plage de diamètre |
inférieur à 1 " (33 mm) (peut être personnalisé pour augmenter ou réduire) |
| Produits |
3800 têtes /8 heures (non spécifiques) |
| Automatisation |
Commandeurs à écran tactile PLC, semi-automatiques (déchargement manuel, traitement automatique du fil) |
| Les accessoires |
Couteau à fil externe et fixation par jeu |
17 réfrigérateur
| Nom de l'article |
Spécification |
| Modèle |
HYAC-20AD |
| Capacité de refroidissement nominale |
7 °C |
Kcal/h |
46861 |
| |
|
kW |
54.49 |
| |
12 °C |
Kcal/h |
55788 |
| |
|
kW |
64.87 |
| Consommation de puissance maximale |
kW |
19.09 |
| Source d'énergie |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. |
| Réfrigérant |
Le type |
|
R22 ((R407C/R410A/R134A/R404A) |
| |
contrôle |
|
Ventilateur de dilatation thermostatique |
| Compresseur |
Le type |
|
Le rouleau hermétique |
| |
Le pouvoir |
kW |
7.945 × 2 |
| Condensateur |
Le type |
|
Tubes de cuivre à nageoires efficaces + ventilateur extérieur à rotor à volume d'air élevé et bruit faible |
| |
Volume de l'air |
|
23200 |
| |
Moteur de ventilateur |
kW |
0.8 × 2 |
| Évaporateur |
Le type |
|
Shell et tube + réservoir SS ou bobine SS dans le réservoir SS |
| |
Flux de liquide de refroidissement |
- Je vous en prie3/h |
8.84 |
| |
Volume du réservoir |
litre |
350 |
| |
Entrée et sortie |
pouces |
2 |
| Pompes à eau |
Le pouvoir |
kW |
1.6 |
| |
Débit |
- Je vous en prie3/h |
16 |
| |
La tête |
- Je vous en prie |
20 |
| Modules de protection des unités |
Surcharge du moteur, haute et basse pression, eau refroidie sur température, commutateur de débit, commutateur de niveau du réservoir, protection de phase, protection contre le gel |
| Dimension |
Longueur |
mm |
2070 |
| |
Largeur |
mm |
950 |
| |
Taille |
mm |
1950 |
| Le poids |
en kg |
650 |
18 tour d'eau
| Nom de l'article |
Paramètres |
| Type de tour de refroidissement |
Tour d'eau circulaire contre-courant |
| Modèle de tour de refroidissement |
Le CT-60 |
| Volume d'eau de circulation de refroidissement |
460,8 m2/h |
| Température de l'eau d'entrée/de sortie |
37°C ou 32°C |
| Température ambiante de l'ampoule sèche/ampoule humide |
31.5°C/27°C |
| Capacité de refroidissement |
234240 kcal/h |
| Valeur du bruit |
Le niveau de décharge doit être supérieur ou égal à: |
| Énergie |
380V/3P/50Hz |
| Exigences relatives à la qualité de l'eau |
PH = 6 à 8 |
| Rapport gaz-eau |
00,62 kg/kg |
| Perte d'eau en vol |
≤ 0,02% |
| Perte d'évaporation |
≤ 0,833% |
| Poids net |
240 kg ou plus |
| Poids de fonctionnement |
1250 kg |
| Type de ventilateur |
Type de débit axial |
| Volume de l'air |
25740 m/h |
| Vitesse du ventilateur |
710 r/min |
| Diamètre de la lame |
1150 mm |
| Nombre de lames |
4 pièces par jeu |
| Mode de transmission |
Traction directe |
| vitesse du moteur |
710 r/min |
| Puissance du moteur |
1.5 kw |
| Mode de démarrage du moteur |
Démarrage direct |
| Diamètre de la tour d'eau |
Pour les véhicules à moteur |
| Hauteur de la tour d'eau |
2405 mm |
| Taille du tuyau d'entrée/sortie |
100 mm/100 mm |
| Taille du tuyau complet/du tuyau de vidange |
25 mm/25 mm |
| Taille du remplissage automatique d'eau |
20 mm |
| Moteur |
Type imperméable entièrement fermé |
| Ventilateur |
Je suis désolé. |
| Corps de coquille |
Mat et synthèse de résine en fibre de verre de haute qualité |
| bassin |
Mat et synthèse de résine en fibre de verre de haute qualité |
| Système de pulvérisation |
Pvc |
| film |
PVC, type ignifuge |
| Ventilateur flottant |
Pvc |
| Système d'admission d'air |
Pvc |
19 Broyeur
| Nom de l'article |
Paramètres |
| Modèle |
Le montant de l'aide est fixé au montant de la subvention |
| Chambre de concassage |
590*150 mm |
| Diamètre de rotation |
285 mm |
| Capacité de concassage |
120 à 400 kg/h |
| Couteau fixe |
2 pièces |
| couteau tournant |
18 pièces |
| Matériau du couteau |
SKD-11 (matériel domestique/Taiwan Tech) |
| Le pouvoir |
Pour les véhicules à moteur électrique |
| Vitesse |
520 tours/min |
| Taille des mailles |
10 mm |
| Les dimensions |
1250*1170*1350 mm |
| Le poids |
850 kg ou plus |
| Composants |
Une marque chinoise célèbre |
Votre message doit contenir entre 20 et 3 000 caractères!
