La machine de réutilisation en plastique d'extrudeuse/jumeau d'extrudeuse de PVC de vis sortie machine 700kg/H PS107/28
Avantages de réutilisation en plastique de la machine HYPET d'extrudeuse de boudineuse à vis jumelle parallèle
- Alliage nitro de baril et de vis avec le type bimétallique pendant une plus longue vie active.
- La vis a le système de équilibrage de la chaleur interne de boucle bloquée au moyen d'eau distillée
- Réducteur de transmission hélicoïdal jumeau d'axe de sortie. Des vitesses sont durcies et rectifiées. Les deux axes de sortie sont intégraux avec des paliers de butée de capacité élevée pour absorber la poussée axiale produite pendant le processus d'extrusion
- Lubrifiant la pompe avec l'échangeur de chaleur, le filtre à huile et l'indicateur d'écoulement d'huile sont donnés pour la lubrification de force du réducteur de transmission poussé. Les vitesses et les incidences sont forcées lubrifiées. L'huile lubrifiante de réducteur de transmission est distribuée dans une boucle bloquée par l'échangeur de chaleur pour maintenir la température d'huile optima dans la boîte de vitesse.
- Système de dégazéification sous vide avec le collecteur de poussière ayant le système et la pompe à vide de by-pass.
- Extrudeuse montée sur le cadre rigide d'acier de construction.
- Système de alimentation quantitatif avec la structure jumelle de vis pour éviter le matériel stagnant.
- Affichage du chauffage actuel pour chaque zone de température, dépassement manuel sur toutes les zones en cas d'échec de capteur.
- Panneau de commande d'entraînement, équipé du refroidisseur d'eau de panneau, placé sans compter que le panneau de commande de chauffage avec l'isolant indépendant pour l'alimentation d'énergie essentielle.
- D'autres composants éclectiques et pneumatiques sont faits dans la marque de renommée mondiale comme à partir du Japon, Siemens à partir de l'Allemagne etc.
Liste de réutilisation en plastique de configuration de machine d'extrudeuse
Note : Cette table en tant que dossier ci-joint qui est pour la sélection de la configuration sur l'extrudeuse.
| SN |
Articles |
Choix de la configuration |
| 1 |
Système de contrôle de production |
Système de contrôle de PLC |
| 2 |
Système de refroidissement de l'armoire électrique de contrôle principal |
Refroidissement de fan |
| 3 |
Moteur principal |
Moteur à courant alternatif avec l'inverseur célèbre |
| 4 |
Capteur de pression |
La température individuelle et contrôle de la pression de HYPET dans deux parts |
| 5 |
Contrôle de thermorégulation de noyau |
système de équilibrage de la chaleur interne de boucle bloquée. |
| 6 |
Matériel de la vis et du type de baril |
Alliage nitro avec le type bimétallique haut niveau |
| 7 |
La fonction de mélange du système de alimentation quantitatif |
Dispositif de dosage standard dans à vis jumel. |
Spécifications principales de réutilisation en plastique de machine d'extrudeuse :
| SN |
Nom de pièces |
Spécifications |
Description |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
Vis HYPS-107/28 jumelle parallèle |
| Sortie |
600~700kg/h |
| Taille centrale |
1,100mm |
| Poids |
5,500kg |
| 2 |
Vis |
Diamètre |
Ø107mm |
| Matériel |
38CrMoAlA + alliage spécial |
| Finition |
rempli d'azote (profondeur de 0.50~0.70mm) et poli |
| Tournez la vitesse |
45 r/min |
| Noyau de la vis |
Contrôle automatique pour la température |
| 3 |
Baril |
Matériel |
38CrMoAlA avec le type bimétallique |
| À l'intérieur de la finition |
rempli d'azote (profondeur de 0.50~0.70mm) et frottage |
| Zone de contrôle de chauffage |
5 secteurs |
| Manière de chauffage |
Ailerons de refroidissement de cuivre avec l'appareil de chauffage en céramique |
| Puissance de chauffage |
50 kilowatts |
| Système de refroidissement |
ventilateur de baril Bas-bruyant |
| Puissance de refroidissement |
0,5 kilowatts X 5 ensembles |
| 4 |
Réducteur de transmission |
Logement du matériel |
Fer malléable QT-500 |
| Matériel de vitesse |
20CrMnTi |
| Surface de vitesse |
Durci et rectifié dans la haute précision |
| Matériel d'axe |
40Cr |
| 5 |
Dosage
conducteur
|
Moteur matériel fournisseur |
2,2 kilowatts |
| Gamme de vitesse |
1-50 T/MN |
| Inverseur |
ABB |
| 6 |
Le vide dégazent avec le sélecteur |
Degré de vide |
-0.004Mpa |
| Puissance de moteur |
2,2 kilowatts |
| 7 |
Moteur d'entraînement |
Puissance de moteur à courant alternatif |
90 kilowatts |
| Contrôleur d'inverseur à C.A. |
ABB |
| 8 |
Système de contrôle électrique |
Panneau de commande détachable |
Système de contrôle de PLC |
| Zone de température supplémentaire pour la tête de matrice |
12 zones |
| Les composants stigmatisent |
Siemens, RKC, ABB, etc. |
| Note : le système de contrôle numérique peut être facultatif. |

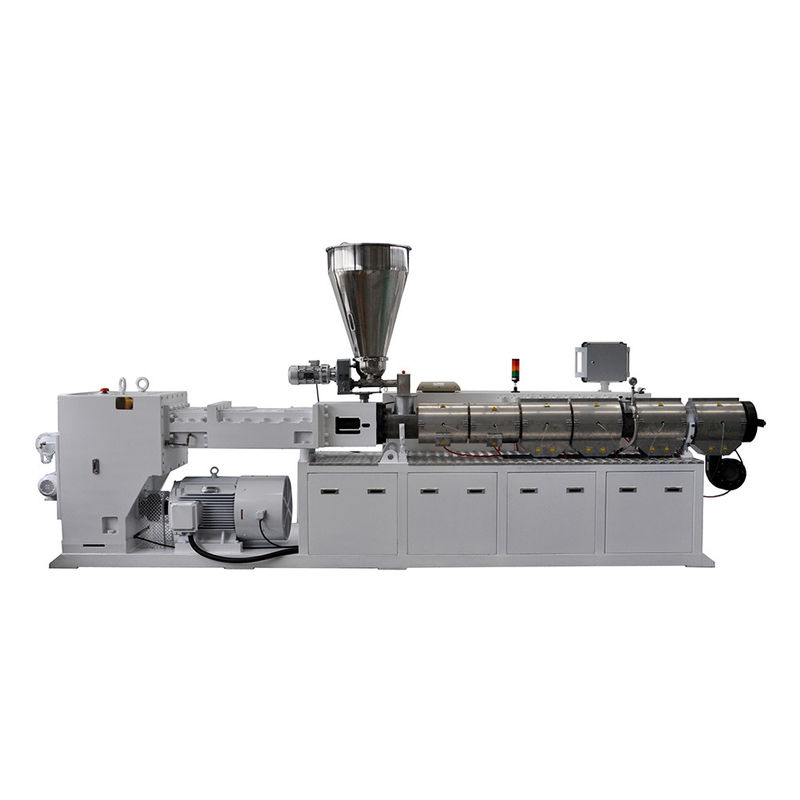

Image de réutilisation en plastique de machine d'extrudeuse
Modalités et états de réutilisation en plastique de machine d'extrudeuse
1. Formation et services de réutilisation en plastique de machine d'extrudeuse
1) Instruction d'installation de champ
2) Élimination des imperfections de gisement d'équipement et essai si requis par l'acheteur selon la règle.
3) Formation sur le fonctionnement et entretien de champ pour le personnel du client.
4) Fournissez le service technique de consultation sur la base à long terme.
2. Installation et élimination des imperfections de réutilisation en plastique de machine d'extrudeuse
Quand la machine arrive au site, le client devrait l'installer sur la position appropriée selon les caractéristiques fournies par le fournisseur ; et alors le fournisseur devrait envoyer ses ingénieurs au site si la condition approuvait, afin d'instruire le client au sujet de l'essai et de l'élimination des imperfections. Le client devrait fournir des conditions nécessaires pour l'essai et fournir des matériaux pour l'essai, et devrait décider les conditions de traitement dans l'essai avec la considération des avis du fournisseur.
1) Le prix couvre la pré-commission des machines avant expédition au site du vendeur. Le vendeur est obligé d'examiner la représentation des machines.
2) L'acheteur est obligé de fournir l'espace, les outils et la main d'oeuvre appropriés pour la commission de l'ordre.
3) Ce prix fait pas commission et installation incluses dans l'usine de l'acheteur.
