Ligne rigide d'extrusion de profilés en PVC Diverses lignes de production de profilés fonctionnels personnalisées disponibles
Machine d'extrusion de profilés en PVC rigideProducticomposition en ligne
- Chargeur automatique
- Extrudeuse à double vis conique
- Mouler
- Tableau d'étalonnage
- Unité de transport
- Coupeur
- Empileur.
Machine d'extrusion de profilés en PVC rigidem auxiliairemachines pour facultatif
- Mixer;
- Broyeur;
- Pulvériseur;
- Refroidisseur ;
- Compresseur d'air.
Machine d'extrusion de profilés en PVC rigideAvantages uniques de HYPET
une.Les extrudeuses HYPET coniques jumelées, bivis parallèles et monovis peuvent être sélectionnées pour s'adapter à différents produits.
b.Vous pouvez choisir des fonctions spéciales telles que la co-extrusion, le laminage, le poinçonnage, la coupe de longueur précise, l'empilage et l'emballage, etc.
c.Le système de vide de la table de réglage est stable, bon effet de refroidissement et l'opération est pratique
ré.Servo ou conversion de fréquence peut être sélectionné pour la traction et la coupe,
e.Système de contrôle Siemens PLC, équipé d'appareils de marque de renommée mondiale tels que ABB, Siemens, Schneider ABB, etc.
Machine d'extrusion de profilés en PVC rigideConfigurationration jeest
Remarque : Ce tableau est un fichier joint qui sert à sélectionner la configuration sur toute la ligne
| SN |
Articles |
Choix de la configuration |
Autre option |
| 1 |
Système de contrôle de production |
Système de contrôle PLC Siemens |
Système de contrôle numérique |
| 2 |
Système de refroidissement de l'armoire électrique de commande principale |
Armoire de refroidissement pour climatiseur |
Système de refroidissement par ventilateur |
| 3 |
Moteur principal |
Moteur à courant alternatif avec célèbre onduleur |
docteur moteur |
| 4 |
Capteur de pression |
Régulation individuelle de la température et de la pression HYPET en deux parties |
Marque Dynisco |
| 5 |
Contrôle de la thermorégulation du cœur |
Système d'équilibrage thermique interne en boucle fermée. |
Option de contrôle de la chaleur externe |
| 6 |
Matériau du type de vis et de baril |
Nitro Alloy avec bi-métal en deux parties |
Nitro standard avec option de placage en alliage |
| sept |
Fonction de mélange du système d'alimentation quantitative |
Double vis avec option dispositif de mélange |
Dispositif de dosage de type monovis. |
| 8 |
Coupeur |
Sans poussière avec type de lame dans la nouvelle technologie |
Coupeur de scie à course montante.Ancien type |
Machine d'extrusion de profilés en PVC rigideCcondition d'utilisation
1. Machine d'extrusion de profilés en PVC rigideTecaractéristiques techniques de toute la ligne
| SN |
spécification |
La description |
Remarque |
| 1 |
Matériel approprié |
Poudre mélangée de PVC |
|
| 2 |
Taille maximale du produit |
1000mm |
|
| 3 |
Vitesse de production |
1-10 m/min |
|
| 4 |
Max.sortir |
80-500kg/h |
Choisissez une sortie différente selon le produit |
| 5 |
Tester et accepter |
Basé sur la formule standard HYPET. |
|
| 6 |
Hauteur du centre |
1 000 mm |
|
| sept |
Taille de la ligne entière (L x l x H) |
24 000 x 1 800 x 2 200 mm |
|
| 8 |
Sens de fonctionnement |
De droite à gauche |
|
| 9 |
Couleur de l'équipement |
HYPET coloris blanc |
|
| dix |
Contrôle de toute la production |
Référez-vous à la « liste de configuration ». |
|
| Noter |
La capacité d'extrusion sera modifiée en fonction du matériau de traitement et des conditions de travail |
2. Machine d'extrusion de profilés en PVC rigideCirquecondition de situations
| SN |
État |
spécification |
La description |
| 1 |
Naturel
circonstance
état
|
Endroit de travail |
Utilisation en intérieur |
| Source d'énergie |
Pas de zone dangereuse |
| Humidité |
55% ~ 85% sans condensation |
| Température |
20℃ ℃ |
| 2 |
Électricité
la source
|
Capacité d'installation |
200 kW |
| Source de courant |
3P+N+PE |
| Tension/Fréquence |
380V/50Hz autre peut être une option |
| 3 |
Eau de refroidissement |
Température |
15 |
| Pression de l'eau |
≥0.3MPa |
| Couler |
~15 mètres3/h |
| 4 |
Climatisation |
Pression d'air du compresseur |
0.6MPa |
| Couler |
~0,9 m3/min |

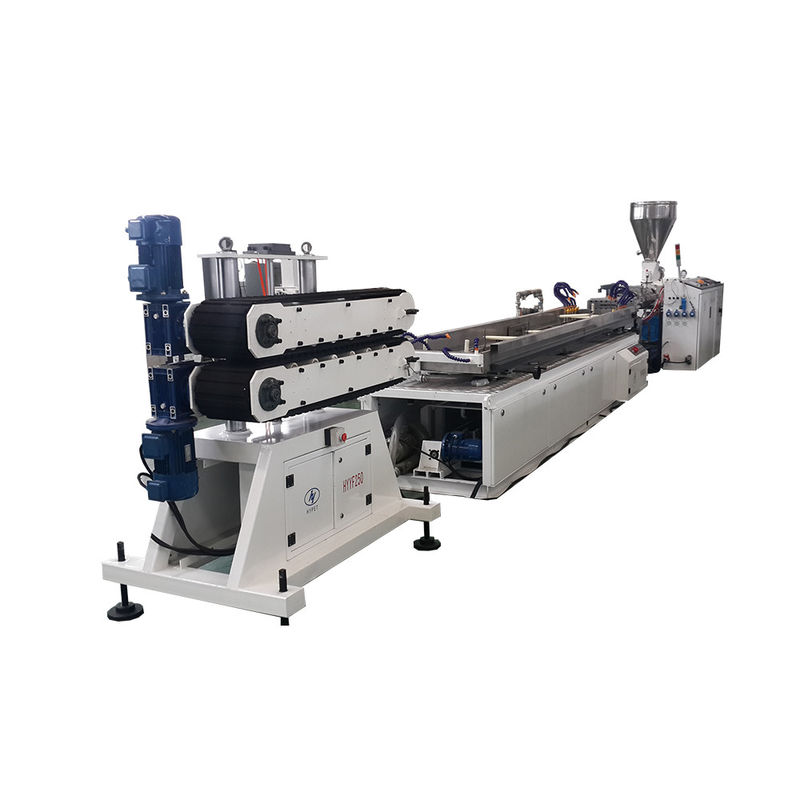

Image de machine d'extrusion de profilés en PVC rigide :
Machine d'extrusion de profilés en PVC rigideTermes et conditionss
1. Formation et services
1) Instruction d'installation sur le terrain.
2) Débogage sur le terrain de l'équipement et essai de fonctionnement si requis par l'acheteur conformément à la règle.
3) Formation sur l'exploitation et la maintenance sur le terrain pour le personnel du client.
4) Fournir un service de consultation technique à long terme.
