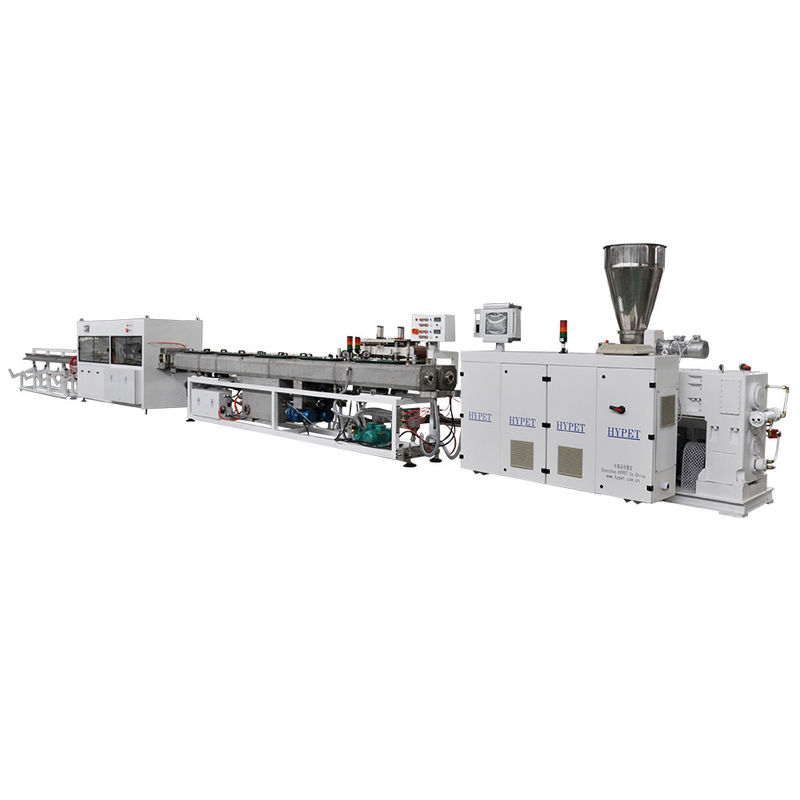

Machine d'extrusion de tube/tuyau électrique de PVC faisant la machine avec le double tuyau 20-50mm de boudineuse à vis jumelle
Machine d'extrusion de tube/tuyau électrique de PVC faisant la composition de la chaîne de production de machine
Chargeur automatique - Extrudeuse conique à double vis HYZS65/132 - Tête de filière - Réservoir à vide - Imprimante - Unité de transport - Cutter - Empileur
Machine d'extrusion de tube/tuyau électrique de PVC faisant la machine HYPET avantages de la canalisation de PVC de 20mm - 50mm
Extrudeuse --- avec boîte de vitesses Hymax et haut rendement de bonne qualité
Tête de filière --- Conception de canal d'écoulement spacieuse pour garantir une capacité d'extrusion élevée et une bonne fusion
Sortie --- 12000kg/par jour par cette extrudeuse
Armoire électrique ---Type automatique du contrôleur PLC dans un bon logiciel.
Économie d'énergie --- 10-20% d'économie d'énergie
Cutter --- Type sans poussière dans la nouvelle technologie
Machine d'extrusion de tubes/tuyau électrique en PVC faisant la liste de configuration de la machine
Remarque : Ce tableau en fichier joint, qui sert à sélectionner la configuration sur toute la ligne
| SN |
Articles |
Choix de la configuration |
Remarque |
| 1 |
Système de contrôle de production |
Système de contrôle PLC pour l'ensemble du système |
|
| 2 |
Système de refroidissement de l'armoire électrique de commande principale |
Armoire électrique de refroidissement par ventilateur |
|
| 3 |
Moteur principal |
Moteur à courant alternatif avec célèbre onduleur |
|
| 4 |
Capteur de pression |
Régulation individuelle de la température et de la pression HYPET en deux parties |
|
| 5 |
Contrôle de la thermorégulation du cœur |
Système d'équilibrage thermique interne en boucle fermée. |
|
| 6 |
Matériau de la vis et du canon |
Nitro Alloy avec bi-métal en deux parties |
|
| sept |
Alimentateur à double vis
|
Empêcher du pont matériel. |
|
| 8 |
Manchon d'étalonnage de tuyau |
Manchon de calibreur en cuivre |
|
| 9 |
Coupeur |
Type sans poussière dans la nouvelle technologie |
|
Machine d'extrusion de tube/tuyau électrique de PVC faisant la machine Condition d'utilisation
1. Machine d'extrusion de tubes/machine de fabrication de tuyaux électriques en PVC Caractéristiques techniques de la ligne entière
| SN |
spécification |
La description |
Remarque |
| 1 |
Matériel approprié |
poudre de PVC |
|
| 2 |
Gamme de diamètre de tuyau |
Deux tubes Ø20-Ø50mm |
|
| 3 |
Vitesse de production |
1,2 ~ 12 m/min |
|
| 4 |
Max.sortir |
320kg/h |
|
| 5 |
Tester et accepter |
Basé sur la formule standard HYPET. |
|
| 6 |
Hauteur du centre |
1 000 mm |
|
| sept |
Taille de la ligne entière (L x l x H) |
18 000 x 1 200 x 2 200 mm |
|
| 8 |
Sens de fonctionnement |
De droite à gauche |
|
| 9 |
Couleur de l'équipement |
HYPET coloris blanc |
|
| dix |
Contrôle de toute la production |
Référez-vous à la « liste de configuration ». |
|
| Noter |
La capacité d'extrusion sera modifiée en fonction du matériau de traitement et des conditions de travail |
2. Machine d'extrusion de tubes/tuyau électrique en PVC faisant l'état des circonstances de la machine
| SN |
État |
spécification |
La description |
| 1 |
Naturel
circonstance
état
|
Endroit de travail |
Utilisation en intérieur |
| Source d'énergie |
Pas de zone dangereuse |
| Humidité |
55% ~ 85% sans condensation |
| Température |
0~40 |
| 2 |
Électricité
la source
|
Capacité d'installation |
150 kW |
| Consommation d'énergie réelle |
50kW |
| Source de courant |
3P+N+PE |
| Tension/Fréquence |
380V/50Hz autre peut être une option |
| 3 |
Eau de refroidissement |
Température |
15 |
| Pression de l'eau |
≥0.3MPa |
| Couler |
~15 mètres3/h |
| 4 |
Climatisation |
Pression d'air du compresseur |
0.6MPa |
| Couler |
~0,9 m3/min |
Machine d'extrusion de tubes/machine de fabrication de tuyaux en PVC électrique
Machine d'extrusion de tubes / Machine de fabrication de tuyaux en PVC électrique
|
Modèle
|
HYZS-45
|
HYZS-51
|
HYZS-55
|
HYZS-65
|
HSJZ-80
|
HYZS-92
|
|
Diamètre de la vis (mm)
|
45/100
|
51/110
|
55/120
|
65/132
|
80/156
|
92/188
|
|
Vitesse de rotation maximale de la vis (tr/min)
|
45
|
45
|
45
|
45
|
34,7
|
34,7
|
|
Moteur principal (KW)
|
15
|
18,5
|
22
|
37
|
55
|
110
|
|
Capacité (kg/h)
|
110
|
150
|
200
|
260
|
400
|
900
|
|
Hauteur centrale (mm)
|
1000
|
1000
|
1000
|
1000
|
1100
|
1200
|
|
Poids net / kg)
|
3000
|
3000
|
3500
|
4000
|
5500
|
8000
|
|
Dimensions (m)
|
2.2*1.2*2.1
|
2,7*1,1*2,1
|
2,8*1,1*2,1
|
3*1.5*2.4
|
4.3*1.5*2.4
|
5*1.6*2.5
|
Machine d'extrusion de tubes / Machine de fabrication de tuyaux en PVC électrique Termes et conditions
1. Machine d'extrusion de tubes / Formation et services de machines de fabrication de tuyaux en PVC électriques
1) Instruction d'installation sur le terrain
2) Débogage sur le terrain de l'équipement et essai de fonctionnement si requis par l'acheteur conformément à la règle.
3) Formation sur l'exploitation et la maintenance sur le terrain pour le personnel du client.
4) Fournir un service de consultation technique à long terme.
2. Machine d'extrusion de tubes / Installation et débogage de la machine de fabrication de tuyaux en PVC électriques
Lorsque la machine arrive sur le site, le client doit l'installer à l'emplacement approprié selon les spécifications fournies par le fournisseur ;puis le fournisseur doit envoyer ses ingénieurs sur le site si les exigences sont approuvées, afin d'instruire le client sur l'essai et le débogage.Le client doit fournir les conditions nécessaires pour l'essai et fournir les matériaux pour l'essai, et doit décider des conditions de traitement dans l'essai en tenant compte des avis du fournisseur.
1) Le prix couvre la pré-mise en service des machines avant expédition sur le site du Vendeur.Le vendeur est tenu de tester les performances des machines.
2) L'acheteur est tenu de fournir l'espace, les outils et la main-d'œuvre appropriés pour la mise en service de la commande.
3) Ce prix ne comprend pas la commission et l'installation dans l'usine de l'acheteur.
3. Machine d'extrusion de tubes/Tube électrique en PVC faisant le prix de la machine
1) Le devis mentionné ci-dessus est valable dans les 30 jours à compter de la date d'émission du devis.
2) Le prix et la configuration des machines doivent être mis à jour et confirmés par le vendeur dans le cas où le devis a dépassé la période de validité.
3) Le devis mentionné ci-dessus est basé sur le départ usine.Le transport maritime et l'emballage de caisses en bois sont exclus.
4) Le prix ne couvre pas le coût du matériel d'essai.Le matériel d'essai sera fourni par l'acheteur.Ou le Vendeur achètera le matériel tel que demandé par l'Acheteur aux frais de l'Acheteur.
5) Le prix ne comprend pas les frais de mise en service sur le site de l'Acheteur.
Le vendeur se réserve le droit de modifier les spécifications et la conception de la machine afin d'améliorer la qualité du produit.
4. Machine d'extrusion de tubes / Machine de fabrication de tuyaux électriques en PVC Conditions de paiement
1) T/T et L/C (irrévocable, à vue) les deux sont acceptables.
2) 30% de la valeur totale du contrat doit être payé à l'avance par T/T, le solde 70% de la valeur totale doit être payé avant l'expédition à l'usine du vendeur, nous acceptons à la fois T/T et L/C 90 jours.
