Name: Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC
Brand: Shenzhen HYPET Co., Ltd.
SKU: ZS65/132 Ligne d'extrusion par câble en PVC
Price: 33200 USD
Availability: InStock

À la maison > produits > ligne d'extrusion de profilés PVC/PE/WPC >

Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC

Ligne de production de troncs de câbles en PVC

Extrudeuse à double vis avec boîte à engrenages

Extrudeuse à double vis à profil PVC

Lieu d'origine:

Chine

Nom de marque:

Hypet

Certification:

ISO9001, CE

Numéro de modèle:

ZS65/132 Ligne d'extrusion par câble en PVC

Nous contacter

Demandez un devis

Détails du produit

Diamètre de vis:

65/132 mm

Application du projet:

Profil du conduit du câble en PVC

Capacité de production:

280 à 320 kg/h pour le profilé

Garantie:

1 année

Méthode de chauffage:

Chauffage électrique

Voltage:

380V 50HZ 3 phases (personnalisé)

Moteur/inverseur:

Siemens/ABB/marque leader en Chine

Conception de vis:

Vis jumelle conique

Puissance du moteur principal:

37 kW

Station/cavité:

Unique / Un

Moule à extrusion:

Un pour un

Portée du profil:

50*40 à 150*100 mm

Système de contrôle:

PLC avec écran tactile

Longueur maximale de la ligne complète:

environ 20m

Service d'installation par ingénieur:

- Oui, oui.

Mettre en évidence:

Ligne de production de troncs de câbles en PVC

Extrudeuse à double vis avec boîte à engrenages

Extrudeuse à double vis à profil PVC

Conditions de paiement et d'expédition

Quantité de commande min

1 jeu

Prix

USD 33200/set

Détails d'emballage

Forfait standard pour l'expédition de mer

Délai de livraison

Ligne d'extrusion de câbles en plastique 65 jours ouvrables

Conditions de paiement

L/C, T/T

Capacité d'approvisionnement

Ligne d'extrusion de câbles en plastique 100 ensembles par an

Produits connexes

Vidéo

Machine de fabrication de panneau de PVC/panneau mural décoratif

Obtenez le meilleur prix

Vidéo

380KG/H machine à extruder le profilé en PVC HY240

Obtenez le meilleur prix

Vidéo

Ligne en bois et en plastique d'extrusion de profil pour faire le conseil de Decking de Wpc

Obtenez le meilleur prix

Vidéo

Portée à grande vitesse de machine d'extrusion de profil de conduit de fil de PVC à 8m par minute

Obtenez le meilleur prix

Nous contacter

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Contactez-nous maintenant

Description du produit

Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC 0

Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC 1

Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC 2

Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC 3

Ligne de production de tronc de câble en PVC avec boîte à engrenages verticale extrudeuse à double vis à profil en PVC 4

Une brève introduction à la ligne de production:

Caractéristiques	Production élevée	180 à 320 kg/h pour différents types
	Haute efficacité	Qualité stable, fonctionnement efficace rendent hautement qualifiés
	Économies d'énergie	Il peut économiser de l'énergie de 20 à 30% par machine et logiciel.
	Contrôle de l'intelligence artificielle	Le logiciel PLC + HYPET permet de contrôler l'opération automatiquement et d'enregistrer chaque boîte de formule.
Informations sur la machine	Types populaires à utiliser	Type à tête simple, à tête double et à quatre têtes
	Forme et taille du produit	Peut être fait selon les besoins du client.
	Quantité de cacao3	De 30 phr à 100 phr lorsque le PVC est à 100 phr.
	Matériau de moule	4Cr13 avec traitement thermique HB280-310
	Longueur du moule d'étalonnage	200 mm
	Longueur du réservoir de refroidissement par eau	1200 mm de cisaillement les uns avec les autres
Conditions de travail	Énergie électrique	à haute tension de 3 phases, 380 v +/- 10%, 50 Hz (autres en option)
	Puissance totale	Ça dépend des lignes.
	Eau de refroidissement	≤ 20°C ≥ 0,3 MPa
	D'une teneur en poids inférieure ou égale à	> 0,3 m3/min, > 0,5 Mpa
	Tailles globales (LWH)	22000* 1600* 2500 mm

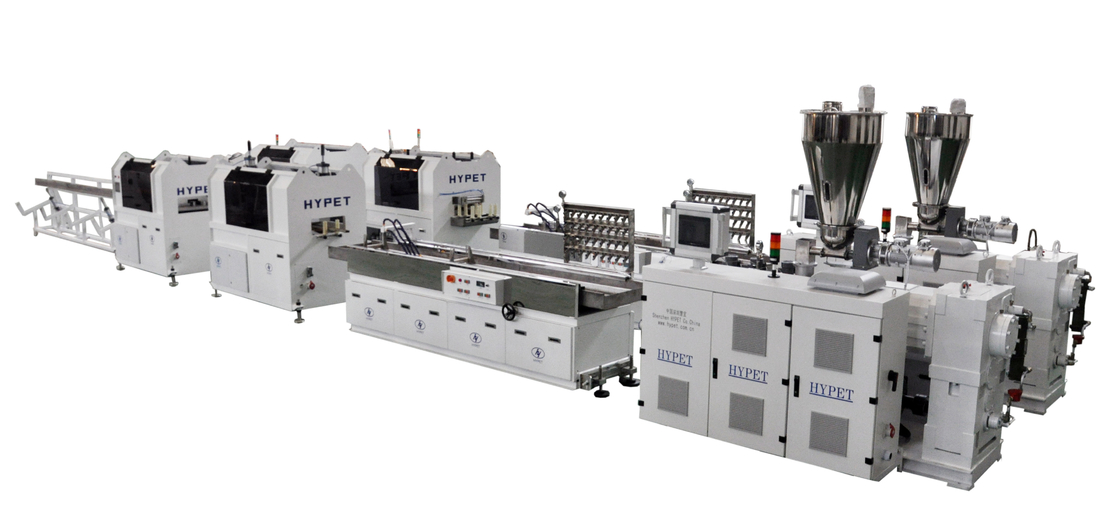

Extrudeuse à double vis conique HYZS65/132 avec conduit de câble HYYF240 vers le bas:

NT: préférence	Nom des pièces	Quantité utilisée
1	HYZS65/132 extrudeuse à double vis conique avec moteur de 37 kW	1
2	Table d'étalonnage en 4 m Pompes à vide 5,5 kW1 Pompes à eau 1,5 kW1	1
3	Unité de dégagement à deux griffes, 1,5 kW*2 sets	1
4	Coupeuse de 2,2 kW taille de coupeuse Max 240*70mm	1
5	Je suis un stacker.	1
6	Dispositif de perçage en option

Liste des moules des conduits de câbles:

NT: préférence	Nom du moule	Quantité utilisée
	Moulures en acier inoxydable à tête unique 4Cr13
1	40*30 en tête unique (un fond + une couverture)	1
2	50*25 en tête unique (un fond + une couverture)	1
3	60*40 en tête unique (un fond + un couvercle)	1
4	60*60 en tête unique (un fond + un couvercle)	1
5	80*60 en tête unique (un fond + une couverture)	1
6	100*40 en tête unique (un fond + un couvercle)	1
7	100*60 en tête unique (un fond + un couvercle)	1
8	100*100 en tête unique (un fond + un couvercle)	1
9	120*80 en tête unique (un fond + une couverture)	1
10	150*50 en tête unique (un fond + un couvercle)	1
11	150*100 en tête unique (un fond + un couvercle)	1
12	200*100 en tête unique (un fond + un couvercle)	1
13	200*150 en tête unique (un fond + une couverture) tailles spéciales	1

Spécification technique:

NT: préférence	Les postes	Définition

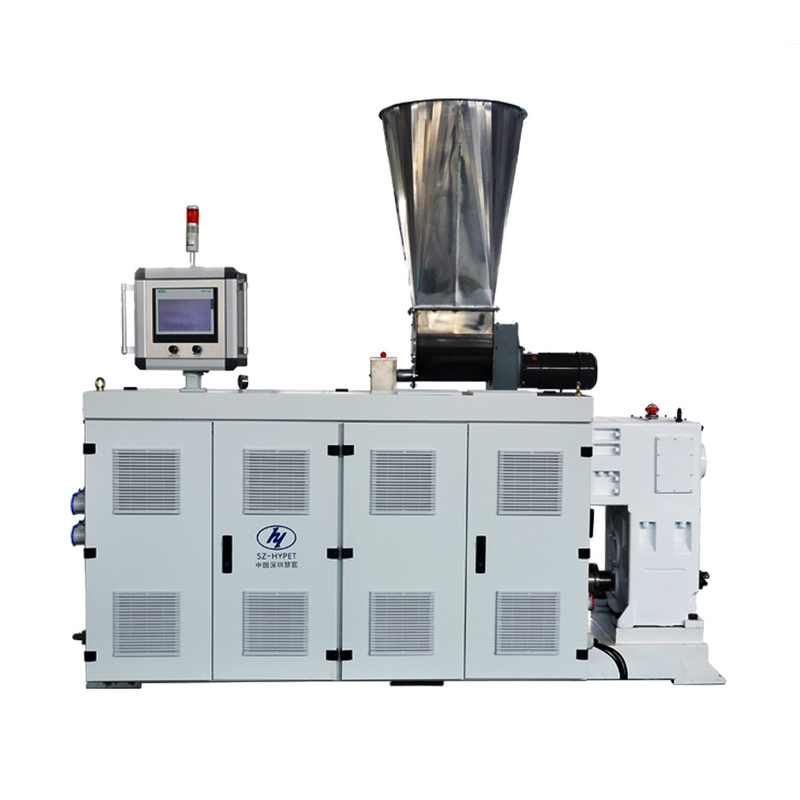

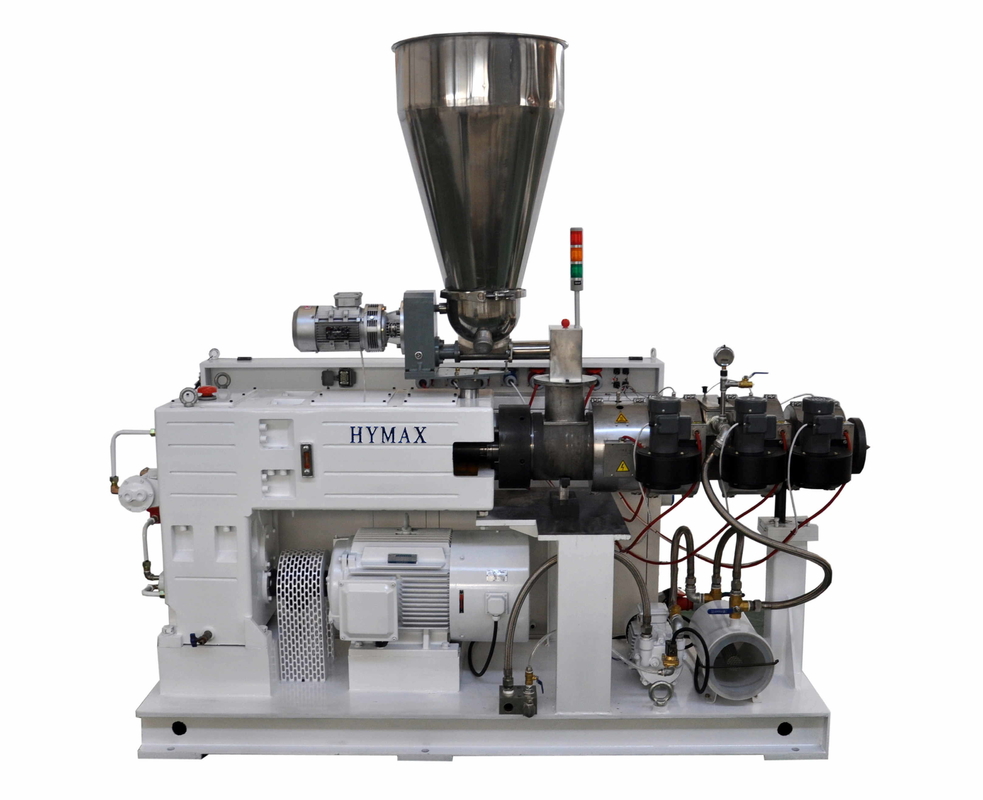

Extrudeuse à double vis conique HYZS65/132
1	Modèle d'extrudeuse	HYZS-65/132 vis jumelle conique
2	Produits	280 à 320 pour le profilé
3	Diamètre de vis	Ø65/132 mm
4	Matériau de vis	38CrMoAlA + alliage spécial
5	Traitement thermique	Remplis d'azote (0,50 à 0,70 mm de profondeur)
6	Noyau de la vis	Contrôle automatique de la température (le refroidissement à l' huile est une option)
7	Vitesse de rotation	0 à 38 tours/min
8	Structure du fût	Bimétallique En deux parties, la partie avant sera avec un alliage spécial inséré.
9	Partie avant du canon	SKD11 avec traitement thermique
10	Finition à l'intérieur	Remplis d'azote (0,50 à 0,70 mm de profondeur)
11	Zone de commande du chauffage	4 zones
12	Mode de chauffage	Aluminium moulé/céramique
13	Puissance de chauffage	22 kW
14	Système de refroidissement	Ventilateur de refroidissement à fûts à faible bruit
15	Puissance de refroidissement	0.2kwx2 ensembles + 0,3kW x 1 ensemble
16	Transducteur de température et de pression	Une marque chinoise célèbre avec des câbles isolés.
17	Marque de boîte de vitesses	Boîte de vitesses HYMAX fabriquée par HYPET
18	Matériau de logement	Fer ductile
19	Matériau des engins	20CrMnTiA
20	Surface de l'engin	d'une épaisseur n'excédant pas 1 mm
21	Matériau de l'axe	40Cr
22	Température de l'huile	Contrôlé par deux systèmes
23	Sceaux en caoutchouc	Étanches spéciales en caoutchouc importées utilisées
24	Les roulements	Avec une marque célèbre et fiable.
25	Appareil d'alimentation	Type d'alimentation à double vis
26	Puissance du moteur	1.1kw
27	Plage de vitesse	1 à 50 tours par minute
28	Puits de poudre	Puits anti poudre avec une teneur élevée en CaCO3
29	Contrôle	échangeur de type chargeur lourd
30	Puissance du moteur à dégaz sous vide	2.2 kw
31	Degré de vide	- 0,04 MPa
32	Réservoir sous vide	Facile à nettoyer.
33	Moteur de conduite	AC Moteur de type lourd marque célèbre
34	Puissance du moteur	37 kW
35	Contrôleur à onduleur	Le célèbre Delta en caractères lourds
36	Système de commande électrique	Système de commande automatique Siemens PLC+ HYPET AI
37	Composants électriques	Les marques Siemens, Schneider Omron, Delta/ABB, FUJI, et les petites pièces peu importantes en Chine sont des marques célèbres
38	Zone de température supplémentaire pour la tôle	8 zones
39	taille de l'écran	Moniteur de grande taille
40	Cable électrique de cabine	Facile à démonter par les joints

41	Adaptateur de puissance supplémentaire	Pour les machines à sous-traiter
Machines pour le traitement des déchets par câbles

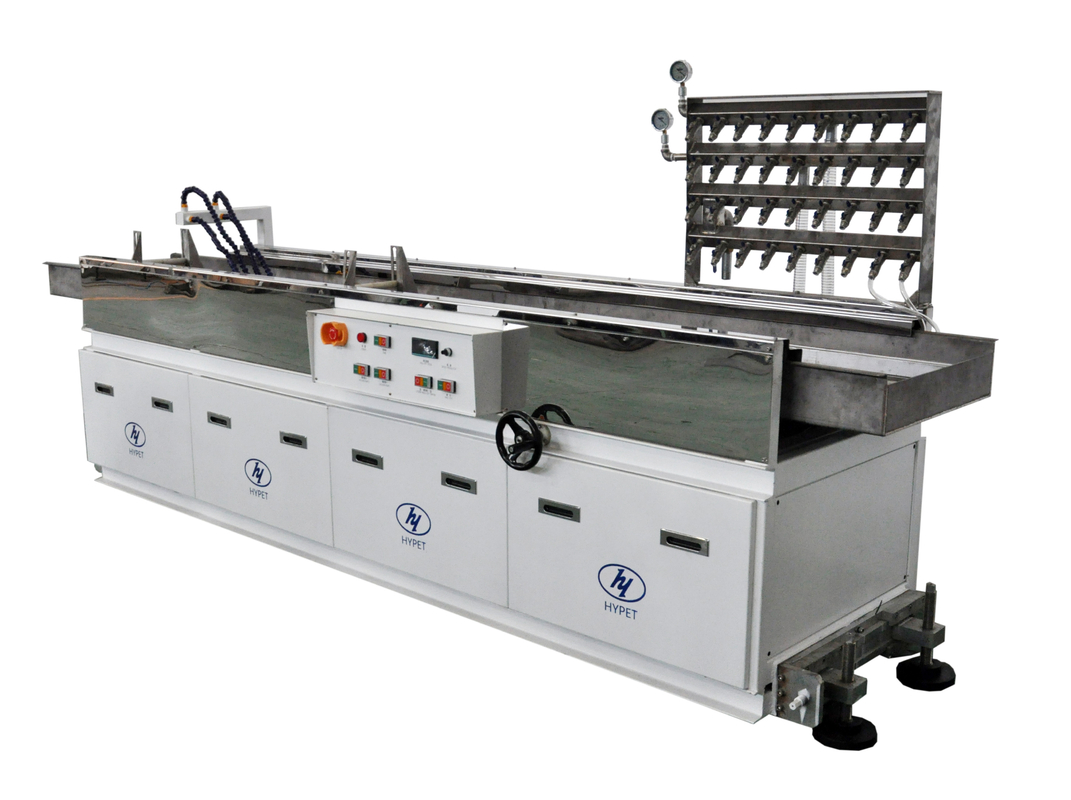

Tableau de calibrage
1	Matériel	S304 en acier inoxydable pour les matériaux d'arrosage
2	Longueur	4,000 mm
3	Hauteur du centre	1,000 mm
4	Largeur maximale du produit	240 mm
5	Taille de l'assemblage des moisissures	320 mm
6	Pompes à vide	5.5 kW x 1 jeu
7	Pompes à eau	1.5 kW x 1 jeu
8	Pompes de séchage à chaud	1.5 kW*2
9	Les joints sous vide	20 pièces
10	Pièces de tuyauterie	20 pièces
11	Hauteur du centre	1,000mm +/- 50mm réglable
12	Séparateur de gaz d'eau	Pour les pompes multiples (3)
13	Connexion sous vide	Ø50 mm *2
14	Connexion à l'eau	Ø50 mm *2
15	Puissance moteur mobile	00,75 kW
16	Range de déplacement de l'avant et de l'arrière	800 mm
17	Plage de déplacement verticale	850 à 960 mm
18	Réglage de l'inclinaison	1 à 25 mm par manuel
19	Réglage croisé	1 à 50 mm
20	Ajustement gauche et droit	1 à 120 mm
Dégagez
1	Type de démarrage	Type de griffe 2 vers le haut-bas
2	Taille maximale du produit	Largeur 240 mm x épaisseur 70 mm
3	Largeur du bloc en caoutchouc	240 mm
4	Dégagez la force	30,000 N
5	Max. vitesse	0.5 à 7 m/min
6	Forme de traction	Boîte adaptée à différentes formes de produits
7	Longueur effective de la chenille	2,000 mm
8	Moteur	Moteur à courant alternatif, avec le fameux onduleur
9	Le pouvoir	1.5 kW x 2 ensembles
10	Type de pince et réglage	2 bouteilles individuelles
11	Hauteur du centre	1,000 mm

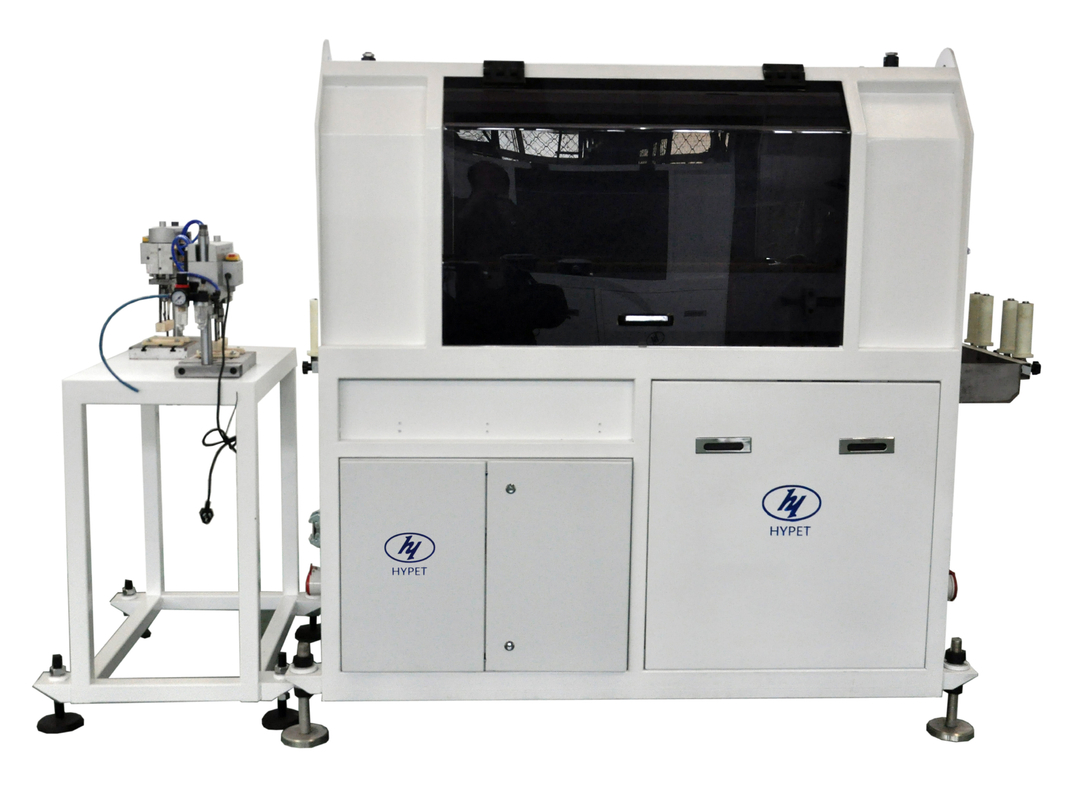

Coupeuse
1	Type de coupe	Coupeuse à sciure
2	Taille de coupe max.	Largeur 240 mm x épaisseur 100 mm
3	Mouvement de coupe	Mouvement transversal
4	Suivi par	Duct de serrage en cours d'exécution
5	Moteur de coupe	2.2 kW
6	Appareil d'absorption de poussière	2.2 kW x 1 jeu
7	Pression de l'air	0.5 à 0,7Mpa
8	Méthode de déplacement	Pneumatique
9	Méthode de contrôle	Commande par PLC
Je suis un stacker.
1	Table à inclinaison	Autres appareils à commande pneumatique
2	Longueur nominale	4 à 6 m
3	Matériau du parachute de dérapage	MS acier rigide de structure
4	Méthode de contrôle	Commande par PLC
