Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées

Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées

Nom De La Marque:	Hypet
Numéro De Modèle:	ZS55/120 Ligne d'extrusion de câble en PVC
Nombre De Pièces:	1 ensemble
Prix:	USD 30000/set
Délai De Livraison:	Ligne d'extrusion de câbles en plastique 65 jours ouvrables
Conditions De Paiement:	LC, T/T

Des informations détaillées

Description du produit

Des informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001, CE

Diamètre de la vis:

55/120 mm

Application:

Profil du conduit du câble en PVC

Capacité de production:

180 à 220 kg/h pour le profilé

Garantie:

1 an

Méthode de chauffage:

Chauffage électrique

Tension:

380V 50HZ 3 phases (personnalisé)

Moteur/inverseur:

Siemens/ABB/marque leader en Chine

Bis à vis:

vis jumelle conique

Puissance du moteur principal:

30 kW

Station/cavité:

Double / Deux

Moule à extrusion:

Un pour deux

Portée du profil:

16*16 à 40*40 mm

Système de contrôle:

PLC avec écran tactile

Longueur maximale de la ligne complète:

environ 20m

Service d'installation par ingénieur:

Oui

Détails d'emballage:

Paquet standard pour les expéditions maritimes

Capacité d'approvisionnement:

Ligne d'extrusion de câbles en plastique 100 ensembles par an

Mettre en évidence:

Une machine à double sortie pour la fabrication de câbles

une machine de fabrication de câbles en PVC

Description du produit

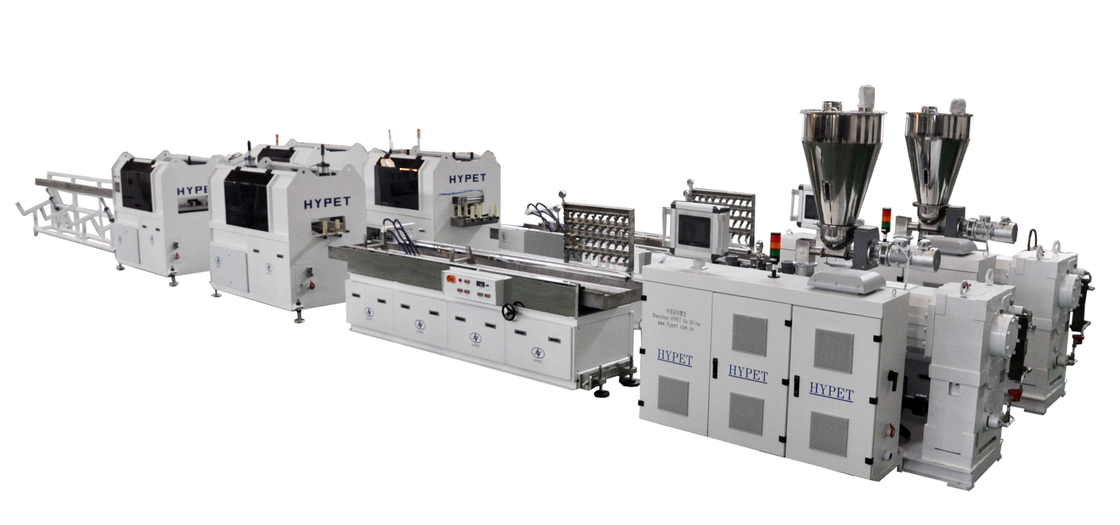

Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées 0

Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées 1

Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées 2

Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées 3

Machine de fabrication de câbles en PVC à double sortie avec ligne de pièces perforées 4

Une brève introduction à la ligne de production:

Caractéristiques	Production élevée	180 à 320 kg/h pour différents types
	Haute efficacité	Qualité stable, fonctionnement efficace rendent hautement qualifiés
	Économies d'énergie	Il peut économiser de l'énergie de 20 à 30% par machine et logiciel.
	Contrôle de l'intelligence artificielle	Le logiciel PLC + HYPET permet de contrôler l'opération automatiquement et d'enregistrer chaque boîte de formule.
Informations sur la machine	Types populaires à utiliser	Type à tête simple, à tête double et à quatre têtes
	Forme et taille du produit	Peut être fait selon les besoins du client.
	Quantité de cacao3	De 30 phr à 100 phr lorsque le PVC est à 100 phr.
	Matériau de moule	4Cr13 avec traitement thermique HB280-310
	Longueur du moule d'étalonnage	200 mm
	Longueur du réservoir de refroidissement par eau	1200 mm de cisaillement les uns avec les autres
Conditions de travail	Énergie électrique	à haute tension de 3 phases, 380 v +/- 10%, 50 Hz (autres en option)
	Puissance totale	Ça dépend des lignes.
	Eau de refroidissement	≤ 20°C ≥ 0,3 MPa
	D'une teneur en poids inférieure ou égale à	> 0,3 m3/min, > 0,5 Mpa
	Tailles globales (LWH)	22000* 1600* 2500 mm

Extrudeuse à double vis conique HYZS55/120 avec conduit de câble HYYF240 vers le bas:

NT: préférence	Nom des pièces	Quantité utilisée
1	Extrudeuse à double vis conique HYZS55/120 avec moteur de 30 kW	1
2	Table d'étalonnage en 4 m Pompes à vide 5,5 kW1 Pompes à eau 1,5 kW1	1
3	Unité de dégagement à deux griffes, 1,5 kW*2 sets	1
4	Un coupeur pour deux.	1
5	Je suis un stacker.	1

Liste des moules des conduits de câbles:

	Moulures en acier inoxydable à double tête 4Cr13
1	16*16 en double tête (deux bas + deux couvercles)	1
2	24*14 en double tête (deux bas + deux couvercles)	1
3	30*15 en double tête (deux bas + deux couvercles)	1
4	30*30 en double tête (deux bas + deux couvertures)	1
5	40*25 en double tête (deux bas + deux couvercles)	1
6	40*40 en double tête (deux bas + deux couvercles)	1

Spécification technique:

NT: préférence	Les postes	Définition

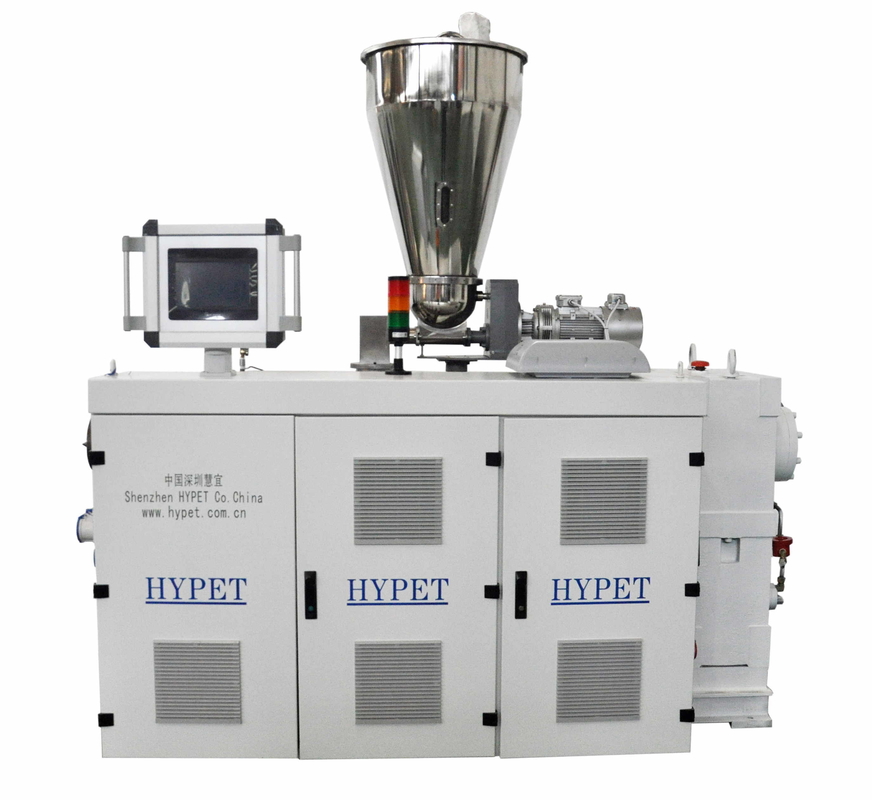

Extrudeuse à double vis conique HYZS55/120
1	Modèle d'extrudeuse	HYZS-55/120 vis jumelle conique
2	Max. sortie	180 à 220 kg/h pour le profilé
3	Hauteur du centre	1,000 mm
4	Le poids	2700 kg
5	Diamètre de vis	Ø55/120 mm
6	Matériau de vis	38CrMoAlA + alliage spécial
7	Finissez!	Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli
8	Vitesse de rotation	0 à 38 tours/min
9	Noyau de la vis	Contrôle automatique de la température
10	Matériau du fût	38CrMoAlA de type bi-métal
11	Finition à l'intérieur	Remplis d'azote (0,50 à 0,70 mm de profondeur) et frottés
12	Zone de commande du chauffage	4 régions
13	Mode de chauffage	Chauffe-eau en aluminium moulé
14	Puissance de chauffage	15 kW
15	Système de refroidissement	Ventilateur de refroidissement à fûts à faible bruit
16	Puissance de refroidissement	0.2 kW * 3 ensembles
17	Boîte à engrenages Matériau du boîtier	Fer ductile HT-300
18	Matériau des engins	20CrMnTi
19	Surface de l'engin	d'une épaisseur n'excédant pas 1 mm
20	Matériau de l'axe	40Cr
21	Température de l'huile	Contrôlé par deux systèmes
22	Sceaux en caoutchouc	Étanches spéciales en caoutchouc importées utilisées
23	Les roulements	Avec une marque célèbre et fiable.
24	Appareil d'alimentation	Type d'alimentation à double vis
25	Puissance du moteur	1.5 kW
26	Plage de vitesse	1 à 50 tours par minute
27	Puits de poudre	Puits anti poudre avec une teneur élevée en CaCO3
28	Contrôle	échangeur de type chargeur lourd
29	Degré de vide	- 0,004 MPa
30	Puissance du moteur à dégaz sous vide	1.5 kw
31	Puissance du moteur CA	30 kW
32	Contrôleur à onduleur	Le célèbre onduleur Delta
33	Système PLC Siemens	Système de commande automatique par IA intelligent Siemens PLC+ HYPET
34	Composants électriques	Des marques comme Siemens, Schneider Omron, Delta, ABB, FUJI, et de petites pièces peu importantes en Chine.
35	Zone de température supplémentaire pour la tête de matrices	7 zones
36	taille de l'écran	Moniteur de grande taille
37	Cable électrique de cabine	Facile à démonter par les joints
38	Adaptateur de puissance supplémentaire	Pour les machines à sous-traiter
Machines pour le traitement des déchets par câbles

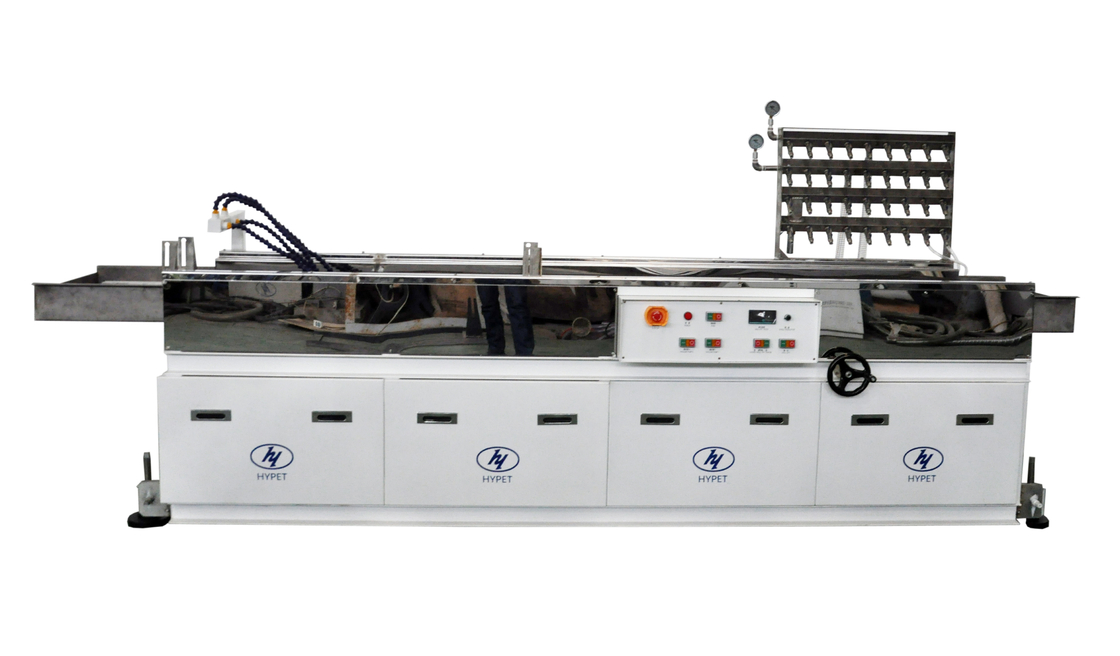

Table d'étalonnage avec deux stations
1	Matériel	S304 en acier inoxydable pour les matériaux d'arrosage
2	Longueur	4,000 mm
3	Hauteur du centre	1,000 mm
4	Largeur maximale du produit	5050 mm 2
5	Taille de l'assemblage des moisissures	320 mm
6	Pompes à vide	5.5 kW x 1 jeu
7	Pompes à eau	1.5 kW x 1 jeu
8	Pompes de séchage à chaud	1.5 kW*2
9	Les joints sous vide	20 pièces
10	Pièces de tuyauterie	20 pièces
11	Hauteur du centre	1,000mm +/- 50mm réglable
12	Séparateur de gaz d'eau	Pour les pompes multiples (3)
13	Connexion sous vide	Ø50 mm *2
14	Connexion à l'eau	Ø50 mm *2
15	Puissance moteur mobile	00,75 kW
16	Range de déplacement de l'avant et de l'arrière	800 mm
17	Plage de déplacement verticale	850 à 960 mm
18	Réglage de l'inclinaison	1 à 25 mm par manuel
19	Réglage croisé	1 à 50 mm
20	Ajustement gauche et droit	1 à 120 mm
Dégagez
1	Type de démarrage	Type de griffe 2 vers le haut-bas
2	Taille maximale du produit	50*50 mm
3	Largeur du bloc en caoutchouc	240 mm
4	Dégagez la force	30,000 N
5	Max. vitesse	0.5 à 7 m/min
6	Forme de traction	Boîte adaptée à différentes formes de produits
7	Longueur effective de la chenille	2,000 mm
8	Moteur	Un moteur à courant alternatif avec un fameux onduleur
9	Le pouvoir	1.5 kW x 2 ensembles
10	Type de pince et réglage	2 bouteilles individuelles
11	Hauteur du centre	1,000 mm

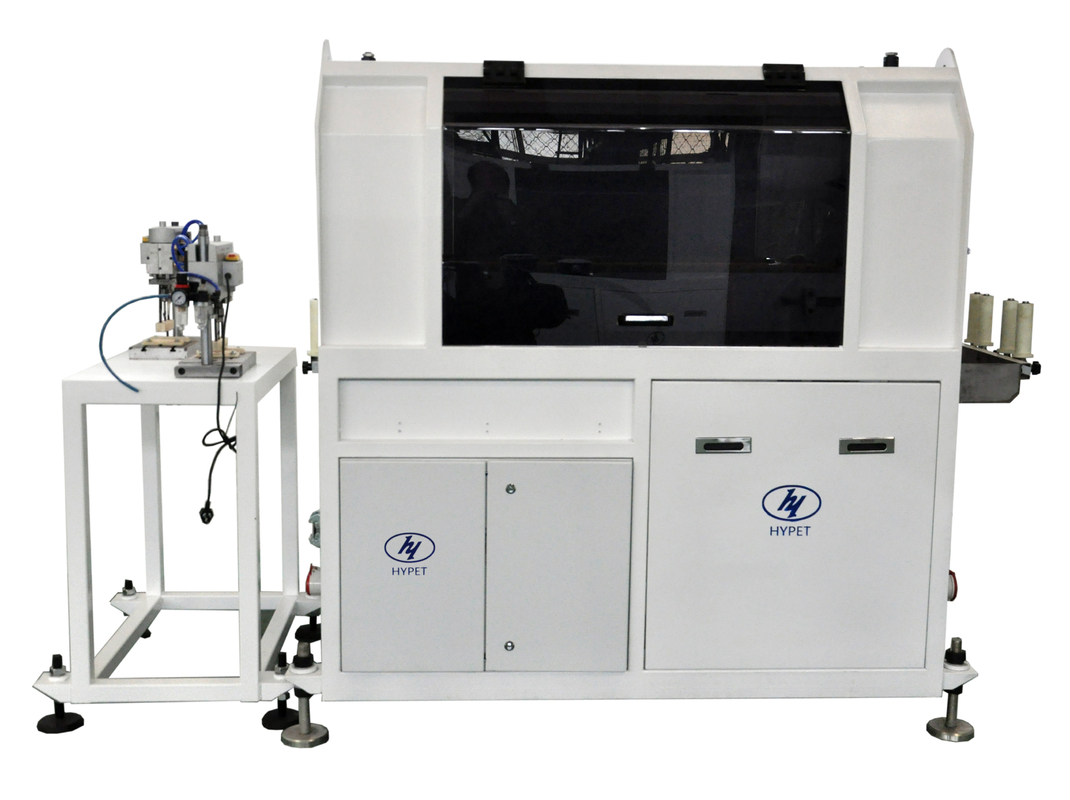

Coupeuse
1	Type de coupe	Coupeuse à sciure
2	Taille de coupe max.	240 mm * 70 mm
3	Mouvement de coupe	Mouvement transversal
4	Suivi par	Duct de serrage en cours d'exécution
5	Moteur de coupe	2.2 kW
6	Appareil d'absorption de poussière	2.2 kW x 1 jeu
7	Pression de l'air	0.5 à 0,7Mpa
8	Méthode de déplacement	Pneumatique
9	Méthode de contrôle	Commande par PLC
Je suis un stacker.
1	Table à inclinaison	Autres appareils à commande pneumatique
2	Longueur nominale	4 à 6 m
3	Méthode de contrôle	Commande par PLC
