Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm

Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm

Machines à filtrage de tubes en PVC contrôlées par CNC

Machine à filtrage automatique de tuyaux en PVC

Machines pour la fabrication de fils de tubes en PVC

Lieu d'origine:

Chine

Nom de marque:

Hypet

Certification:

ISO9001, CE

Numéro de modèle:

ZS92/188 tuyau en PVC de 250 à 500 mm pour l'approvisionnement en eau souterraine

Nous contacter
Demandez un devis
Détails du produit
Diamètre de vis:
92 ou 188 mm
Application du projet:
ligne de production de tuyaux en PVC pour l'approvisionnement en eau souterraine
Capacité de production:
900kg/h
Garantie:
1 année
Méthode de chauffage:
Chauffage électrique
Voltage:
380V 50HZ 3 phases (personnalisé)
Moteur/inverseur:
Siemens/ABB/marque leader en Chine
Conception de vis:
Vis jumelle conique
Puissance du moteur principal:
110 kW
Portée du profil:
250 à 500 mm
Système de contrôle:
PLC avec écran tactile
Longueur maximale de la ligne complète:
environ 20m
Service d'installation par ingénieur:
- Oui, oui.
Matériau de transformation:
Poudre de PVC
Max Production Speed:
1 à 2 m/min
Type d'extrudeuse:
Type à double vis conique
Contenants chargés Qty:
1x40 pieds
Mettre en évidence:

Machines à filtrage de tubes en PVC contrôlées par CNC

,

Machine à filtrage automatique de tuyaux en PVC

,

Machines pour la fabrication de fils de tubes en PVC

Conditions de paiement et d'expédition
Quantité de commande min
1 jeu
Prix
USD 136000set
Détails d'emballage
Forfait standard pour l'expédition de mer
Délai de livraison
250 à 500 mm de tuyau en PVC d'approvisionnement en eau souterraine 65 jours ouvrables
Conditions de paiement
L/C, T/T
Capacité d'approvisionnement
250-500 mm de tuyau en PVC pour l'alimentation en eau souterraine 100 ensembles par an
Description du produit

Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm 0

Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm 1

Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm 2

Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm 3

Machine de fabrication de fils de tuyaux en PVC contrôlée automatiquement par CNC pour différentes tailles 250/315/400/500mm 4

Une brève introduction à la ligne de production:

NT: préférence Les postes spécifications
1 Extrudeuse à vis conique

1, HYPET nouvelle extrudeuse de type haute puissance HYZS92/188 à haute puissance et à moindre coût énergétique.

2, boîte de vitesses est avec le couple élevé par la force de vitesse et le cadre cas avec une longue vie

3, chauffeurs avec protection thermique qui peuvent faire l'économie d'énergie

4, Le tonneau et la vis sont de type bimetal pour une durée de vie plus longue

2 La tête morte

1, toutes les pièces sont fabriquées par une machine-outil CNC pour assurer le débit égal du puits,

2, avec un dispositif lumineux,

3, avec une structure spéciale qui permet de changer facilement la manche sans s' arrêter.

3 Réservoir sous vide

1, TOUS sont fabriqués en acier inoxydable 304 sans peinture.

2, le niveau d'eau et le vide sont contrôlés automatiquement

3, Installez un silencieux sous vide pour réaliser que le son du

4 Dégagez

1, 4 type de griffe pour assurer une force de traction stable.

2, Alimenté par un moteur à courant alternatif et contrôlé par un système PLC

3Les engrenages sont solides avec une surface d'engrenage dure.

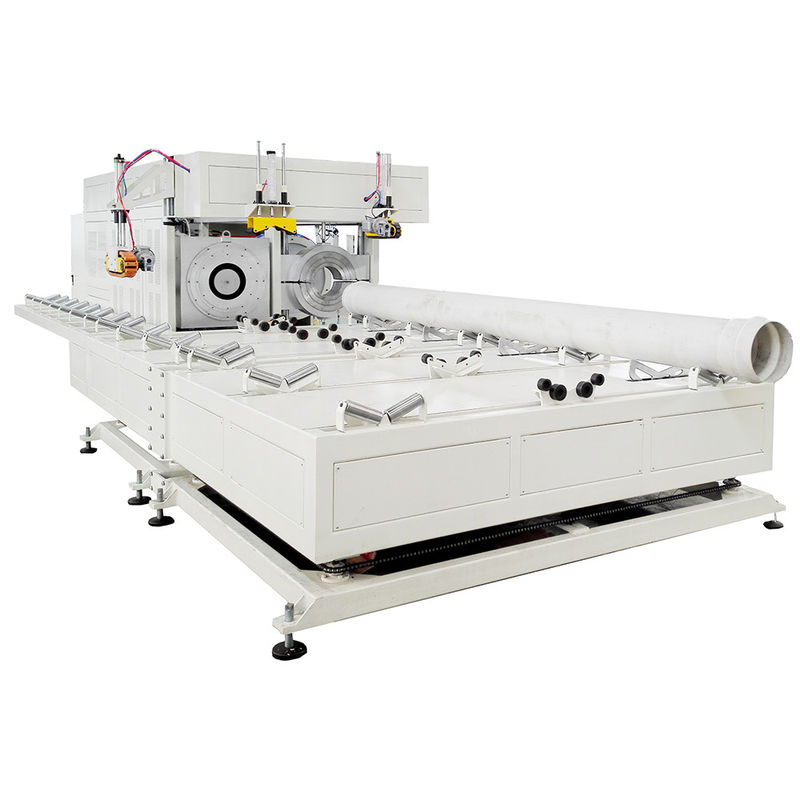

5 Coupeuse

1, coupeuse planétaire à scie ronde,

2, avec système de commande servo suivant pour assurer la vitesse du tuyau lors de la coupe.

3, l'arrangement de la coupeuse en deux positions dépendantes.

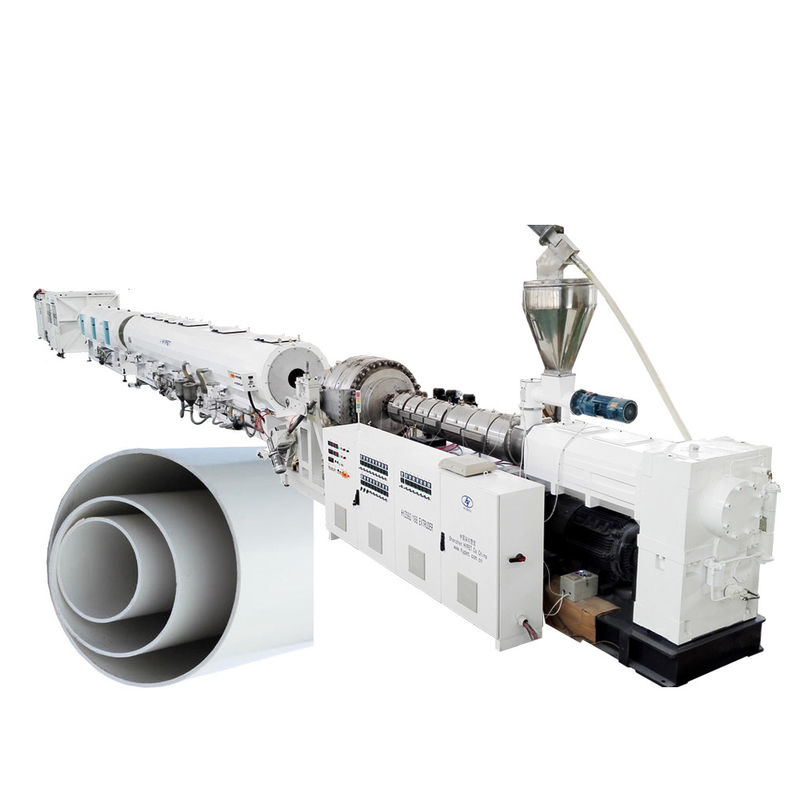

HYZS92/188 extrudeuse à double vis conique avec 250-500 mm sous l'eau souterraine ligne de production de tuyaux en PVC:

NT: préférence Nom des pièces Quantité / ensemble
1 Extrudeuse à double vis conique de type à haut rendement HYZS92/188 d'une puissance de 900 kg/h avec moteur principal de 110 kW 1
2 Autoloader pour extrudeuse à vis 1
3 Tête à matrices de type haute puissance avec calibrateur de 250 à 500 mm 1
4 Réservoir à vide en acier inoxydable sans peinture, 6 m 1
5 Réservoir de refroidissement par pulvérisation en acier inoxydable sans peinture 6m 1
6 Moteur à courant alternatif de type griffes 6 commandé par un onduleur ABB 1
7 Coupeuses de type planétaire 1
8 Je suis un stacker. 1

Commentaires:

1Condition du prix et de la destination Ex-usine Wuhan Chine

2. Méthode de paiement: 40% du total sera payé par T/T en dépôt, le solde sera payé après test et avant expédition par T/T ou par L/C irrévocable à temps.

3Délai de livraison: 70 jours après réception du dépôt.

4- Période de validité: 30 jours après garantie

5. Garantie: un an pour la normale, le baril et la vis et la boîte de vitesses est pour 1,5 ans

6Formation: à la fois en Chine et dans le magasin du client.

7Si nécessaire, le fournisseur peut envoyer les ingénieurs à l'acheteur pour la commission sous la condition.

Spécification technique:

NT: préférence Nom Image Spécification Définition

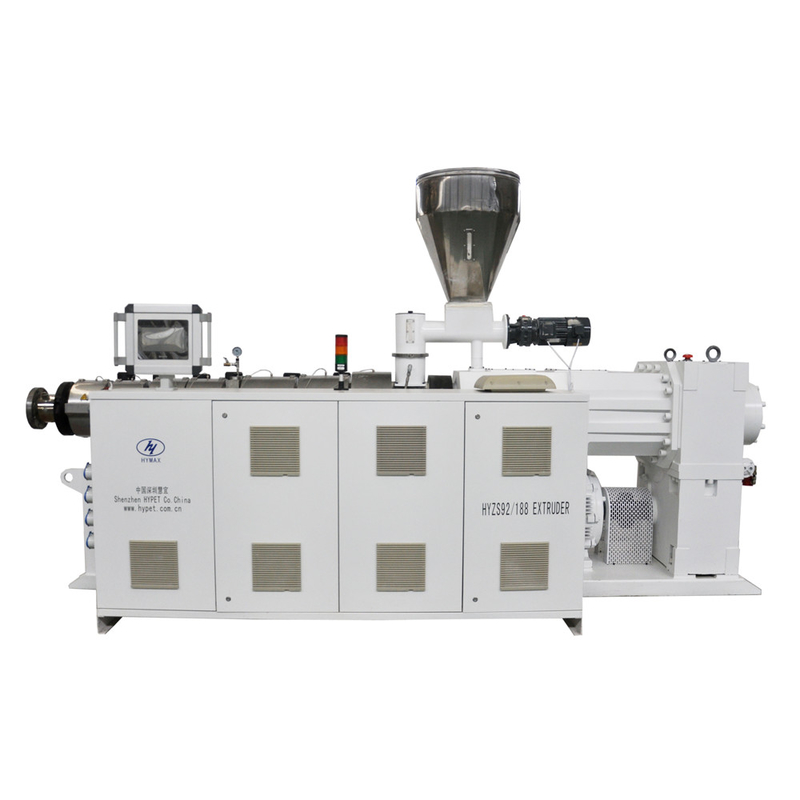

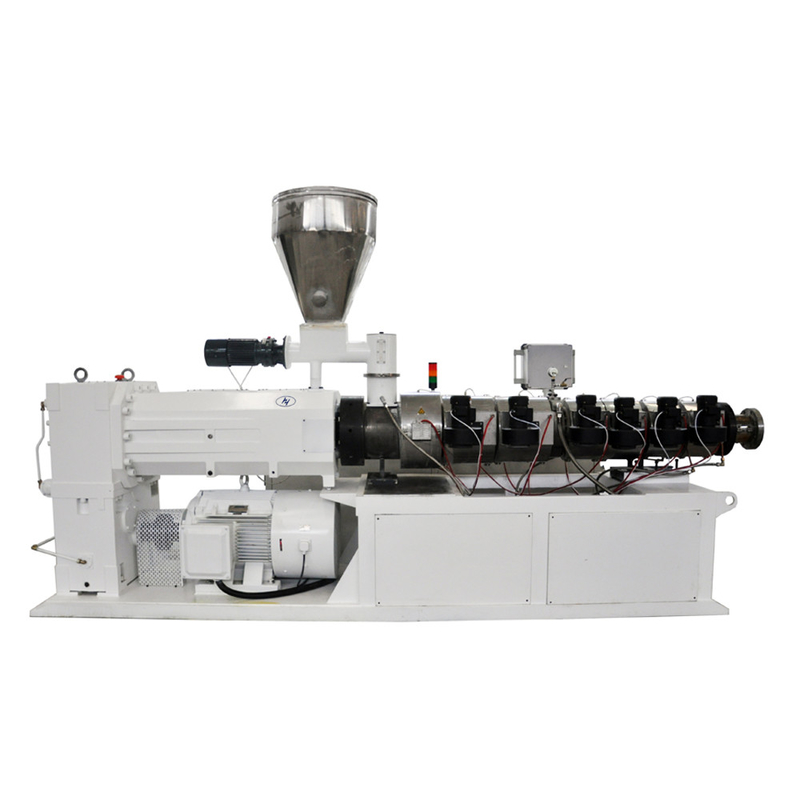

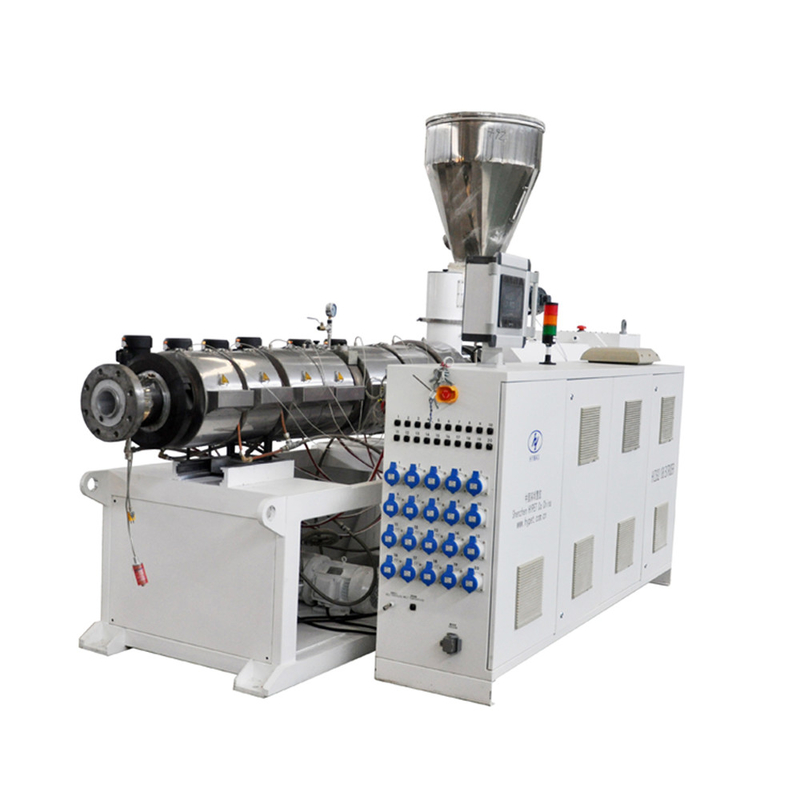

1 Extrudeuse Modèle d'extrudeuse HYZS-92/188 vis jumelle conique
Max. sortie 900 à 1050 kg/h
Hauteur du centre 1, 150 mm
Le poids 7500 kg
2 Je vais me faire foutre! Diamètre Ø92/188 mm
Matériel 38CrMoAlA + alliage spécial
Finissez! Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli
Vitesse de rotation 0 à 48 tours/min
Noyau de la vis Contrôle automatique de la température
Caractéristiques La vis est équipée d'un système interne d'équilibrage thermique en boucle fermée au moyen d'eau distillée.
3 Baril Matériel 38CrMoAlA de type bi-métal
Finition à l'intérieur Remplis d'azote (0,50 à 0,70 mm de profondeur) et frottés
Zone de commande du chauffage 7 régions
Mode de chauffage Chauffe-eau en aluminium moulé
Puissance de chauffage 50 kW
Système de refroidissement Ventilateur de refroidissement à fûts à faible bruit
Puissance de refroidissement 00,37 kW * 3 + 0,5 kW * 2
Caractéristiques Baril et vis Nitro Alloy avec type bimétal pour une durée de vie plus longue.
4 Boîte à engrenages Matériau de logement Fer ductile HT-300
Matériau des engins 20CrMnTi
Surface de l'engin d'une épaisseur n'excédant pas 1 mm
Matériau de l'axe 40Cr
Caractéristiques

1La boîte de vitesses dure et au sol est fabriquée avec la technologie allemande.

2Les engrenages sont durcis et broyés. Les deux arbres de sortie sont intégrés à des roulements de poussée de haute capacité pour absorber la poussée axiale générée pendant le processus d'extrusion.

3Les roulements de poussée sont proches de la vis qui peut être plus forte

5

Pression de fusion/température Pression de fusion Mesure de 0 à 50 MPa
Température de fusion Mesure de 0 à 400 °C
Affichage de la fonte Pour les autres

6

Posologie

fournisseur

Moteur de matériau d'alimentation 1.5 kW
Plage de vitesse 1 à 50 tours par minute
Invertisseur ABB
7 Dégazage sous vide avec sélecteur Degré de vide - 0,004 MPa
Puissance du moteur 4 kW
Zone de température supplémentaire pour la tête de matrices 15 zones
Caractéristique de la cabine électrique

1, tous les câbles et connecteurs sont avec prise de fil d'aviation, de sorte qu'il peut être démonté avec facilité

8 Moteur de conduite Puissance du moteur CA 110 kW
Contrôleur à onduleur ABB
9 Système de commande électrique Système PLC Tout le système de contrôle PLC Siemens avec le logiciel HYPET.

Service après-vente

Les postes quantité
Période de garantie 1 an mais le service est disponible à vie, pendant la période de garantie le coût des composants sera pris en charge par le vendeur sauf les pièces facilement cassées et les pièces endommagées par la raison humaine
Formation avant expédition Le personnel technique de l'acheteur peut être envoyé en Chine avant expédition pour la formation et l'exploitation, pendant 7-10 jours
Documents techniques Dessin de principe électrique, manuel d'utilisation et manuel des pièces électriques, etc.
Ingénieurs vendeurs Le vendeur peut envoyer les ingénieurs de l'usine de l'acheteur pour la mise en service et la formation, mais les coûts causés par les experts du vendeur dans le pays du client seront pris en charge par l'acheteur.y compris les billets de navette, les frais médicaux de la circulation intérieure, l'hébergement, le dîner et aussi 100 dollars par jour par personne comme salaire pour les ingénieurs.
Les contacts WhatsApp, wechat, téléphone portable, etc. +86 13823232106
Le courrier électronique de l' entreprise: Les informations suivantes sont fournies par l'Agence:
