Une brève introduction à la ligne de production:
| NT: préférence |
Les postes |
Spécialité |
|
| 1 |
Produits élevés |
150 kg/h |
| 2 |
Économies d'énergie |
Économie d'énergie dans les chauffeurs et la conduite Système de transmission et plastification de 15 à 20%, Moteur principal 45 kW |
| 3 |
Haute qualité des pièces de machines |
Invertisseur de type lourd ABB, composants Siemens Schneider, Omron, RKC, moteur Siemens, alimentateur à double vis anti-pont. |
| 4 |
Boîte de vitesses HYPET |
Le couple est élevé, la température de l'huile est moins réglée, le bruit est faible et l'huile ne fuit pas. |

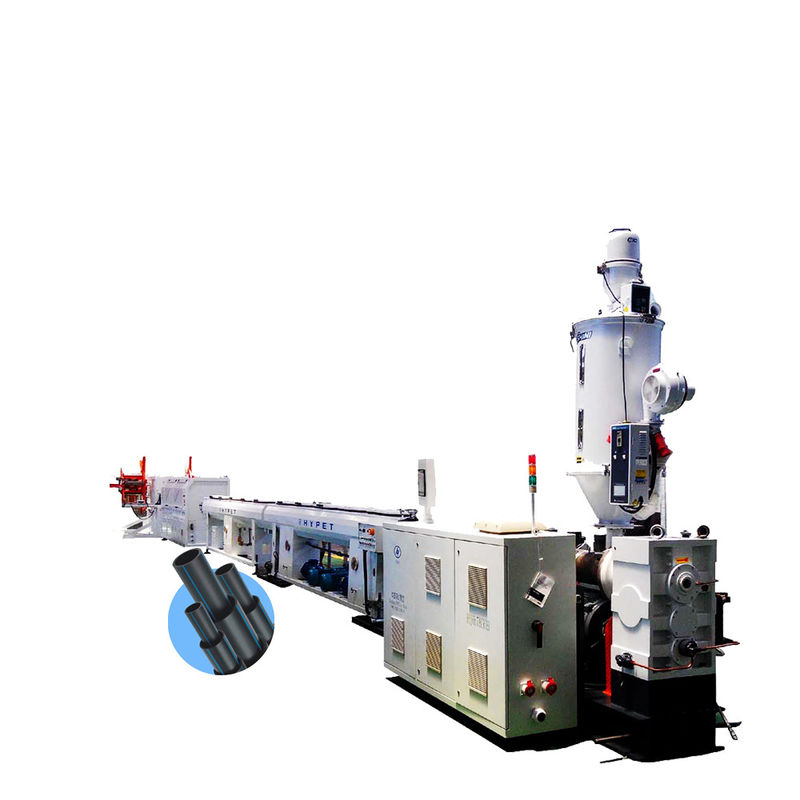

HYSJ80/34 Extrudeuse à vis unique avec 20-63 mm PPR HDPE tuyaux d'eau chaude et froideligne d'induction:
| NT: préférence |
Articles principaux |
Quantité utilisée |
| Ligne de tuyauterie en PE de 20 à 63 mm avec extrudeuse SJ80/34 |
| 1 |
Extrudeuse à vis unique HYSJ80/33 de puissance de moteur de 45 kW |
1 série |
| 2 |
HY25/25 extrudeuse à vis unique pour bande de couleur |
1 série |
| 3 |
Chargeur automatique sous vide AL300 |
1 série |
| 4 |
Sécheuse à chaud HD100 |
1 série |
| 5 |
matériau d'extrusion: G63 haute vitesse en 2 niveaux de pression |
1 série |
| 6 |
Réservoir sous vide de 9 000 mm |
1 série |
| 7 |
Réservoir de refroidissement à 6 000 mm |
1 série |
| 8 |
Unité de décollage, grande vitesse,1.2 à 12 m/min, 2 griffes |
1 série |
| 9 |
Coil deux type de station, 20-63 |
1 série |
Commentaires:
1Condition du prix et de la destination Ex-usine Wuhan Chine
2. Méthode de paiement: 40% du total sera payé par T/T en dépôt, le solde sera payé après test et avant expédition par T/T ou par L/C irrévocable à temps.
3Délai de livraison: 70 jours après réception du dépôt.
4- Période de validité: 30 jours après garantie
5. Garantie: un an pour la normale, le baril et la vis et la boîte de vitesses est pour 1,5 ans
6Formation: à la fois en Chine et dans le magasin du client.
7Si nécessaire, le fournisseur peut envoyer les ingénieurs à l'acheteur pour la commission sous la condition.
Spécification technique:

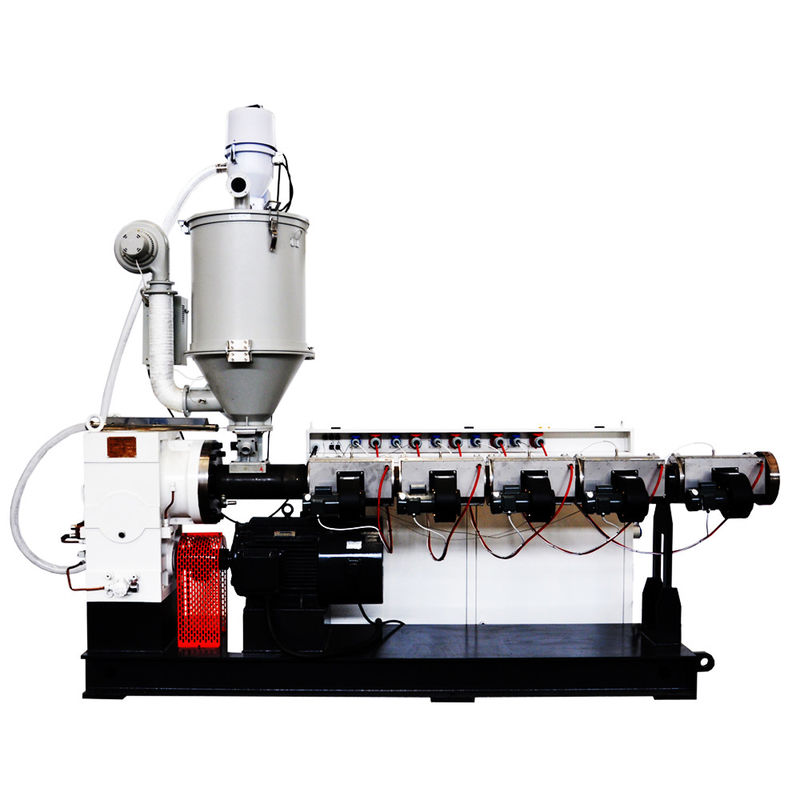

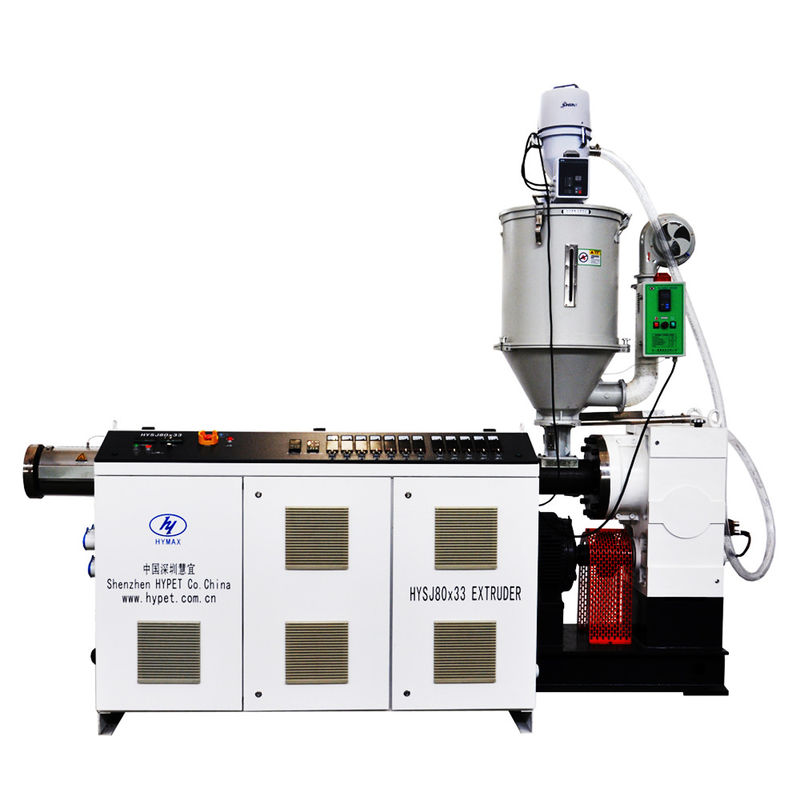

1.HYSJ-80/34 extrudeuse à vis unique:
| NT: préférence |
Nom des pièces |
Spécification |
Définition |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
HYSJ-80/34 à vis unique |
| Produits |
120 à 160 kg/h pour les tuyaux en PE (120 kg pour les tuyaux en PPR) |
| Hauteur du centre |
Pour les véhicules à moteur |
| Dimension |
3,000 x 1,450 x 2,552 mm |
| Le poids |
2200 kg |
| 2 |
Je vais me faire foutre! |
Diamètre |
Ø80 mm |
| Ratio d'identification des vis |
34:1 |
| Matériel |
38CrMoAlA + alliage spécial |
| Finissez! |
Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli |
| Vitesse maximale de rotation |
94 tours/min |
| Noyau de la vis |
Contrôle automatique de la température |
| 3 |
Baril |
Matériel |
Baril en bimetal |
| Finition à l'intérieur |
Remplis d'azote (0,50 à 0,70 mm de profondeur) |
| Zone de commande du chauffage |
5 régions |
| Mode de chauffage |
Pneus de refroidissement en cuivre avec chauffage en céramique |
| Puissance de chauffage |
15 kW |
| Système de refroidissement |
Ventilateur de refroidissement à fûts à faible bruit |
| Puissance de refroidissement |
0.25 kW x 5 ensembles |
| 4 |
Boîte à engrenages |
Matériau de logement |
Fer ductile QT-500 |
| Matériau des engins |
20CrMnTi |
| Surface de l'engin |
d'une épaisseur n'excédant pas 1 mm |
| Matériau de l'axe |
40Cr |
| 5 |
Moteur de conduite |
Puissance du moteur CA |
45 kW sous la marque Siemens |
| Contrôleur à onduleur |
ABB en caractères lourds |
| 6 |
Système de commande électrique |
Système PLC |
Tout le système de contrôle PLC Siemens avec le logiciel HYPET. |
| |
|
| Composants électriques |
Les marques Siemens, Schneider, RKC, Omron, ABB, FUJI, et les petites pièces peu importantes en Chine sont des marques célèbres. |
| Zone de température supplémentaire pour la tête de matrices |
8 zones |
| Caractéristique de la cabine électrique |
1, tous les câbles et les connecteurs sont avec prise de fil d'aviation
2, l'armoire électrique peut être démontée facilement,
3Tous les câbles et les câbles sensoriels sont assez solides avec une longue vie.
4, système de contrôle de moniteur PLC avec réglage de bouton pour contrôler la vitesse de vis avec facilité.
|

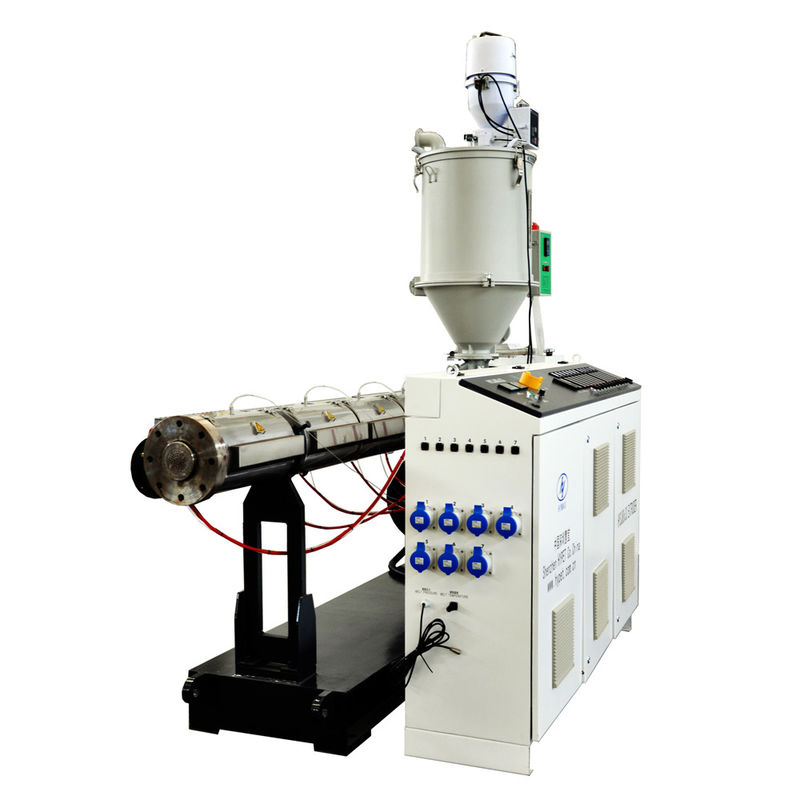

2.HY25/25 extrudeuse à vis simple:
| Spécification |
Définition |
| Baril |
38CrMoAIA,nitrification |
| Je vais me faire foutre! |
38CrMoAIA,nitrification |
| Dia. de vis |
Ø30 mm |
| Écrou L/D |
25:1 |
| Le moteur |
1.5 kW |
| La commande moteur |
Invertisseur CA, ABB |
3Chargeur automatique sous vide:
| Spécification |
Définition |
| Modèle |
Le montant de l'allocation |
| Formulation de travail |
Type inducteur |
| Le pouvoir |
0.75 kW, 3P |
| Capacité |
350 kg ou plus |
| le volume |
3 litres |
| Diamètre du tuyau d'alimentation |
F38 mm |
| Temps d'alimentation |
8-10 secondes |
| Dimension du corps |
370 × 385 × 700 mm |
| Dimension de la trémie |
230 × 210 × 429 mm |
| Le poids |
51 kgs |

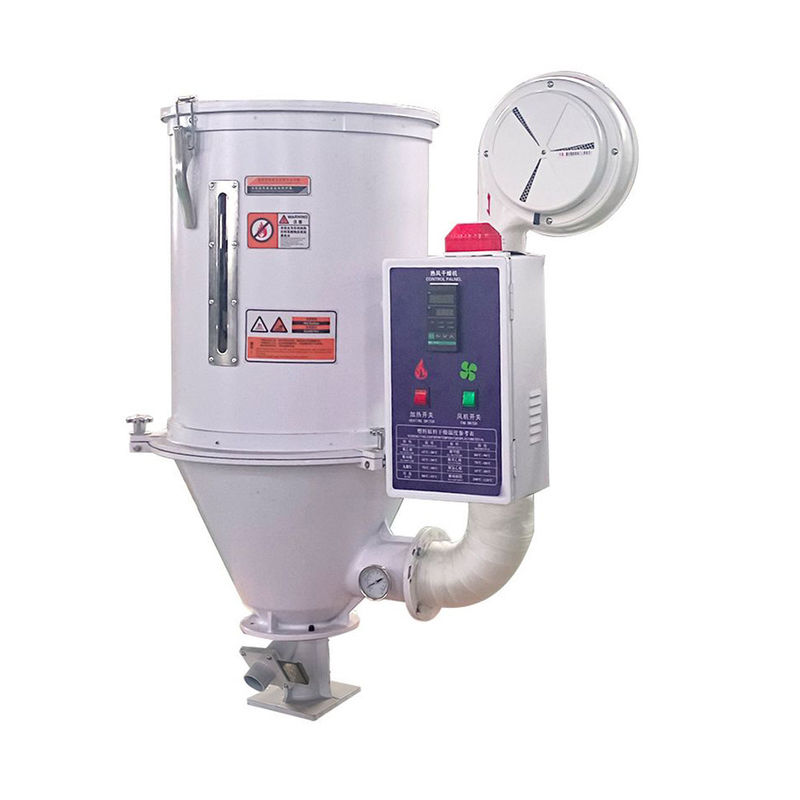

4- Le séchoir à chaud:
| Spécification |
Définition |
| Numéro de modèle |
HY-HD100 |
| Capacité |
100 kg ou plus |
| Le chauffage |
8 kW |
| Souffleur |
350 W |
| Le pouvoir |
380V 3P 50HZ |
5.Co matériau d'extrusion: G63 haute vitesse en 3 niveaux de pression:
| Spécification |
Définition |
| Méthode de conception |
D'après les techniciens allemands |
| Tailles de tuyaux |
20/25/32/40/50/-63 mm avec 2 pressions. |
| Matériau de la tête de matrices |
40CrMo |
| Matériau des manchons d'étalonnage |
D'autres métaux |
| Canaux de débit |
en aciers non alliés |
| Fonction de luminosité du tuyau |
Avec HYPET plus lumineux |
| Chauffage |
Chauffe-eau en acier inoxydable Mica |
6- réservoir sous vide de 9 000 mm:
| Matériel |
Acier inoxydable 304 |
| Longueur |
9 000 mm |
| Hauteur du centre |
1 000 mm |
| Dia. portée |
20 à 63 mm |
| Nombre de tuyaux |
1 tuyau |
| Puissance moteur mobile |
00,75 kW |
| Plage de déplacement avant et arrière |
700 mm |
| Ajustement gauche et droit |
50 mm |
| Couverture sur le dessus |
alliage d'aluminium |
| Nombre de buses |
255 pièces |
| Quels sont les numéros de tuyaux de pulvérisation |
4 pièces |
| Type de buse |
Refroidissement intensif par atomisation |
| Bouche à pulvériser |
1 ¢ x Ø4 ~ Ø3 |
| support de tuyauterie |
Support de type à engrenages fixes |
| Contrôle de la température de l'eau |
Contrôle automatique de la vanne |
| Contrôle du niveau de l'eau |
Système de boucle fermée à billes flottantes |
| Sécurité sous pression |
Valve de sécurité installée |
| Filtreur |
2 ensembles en G2?? avec voie de passage |
| Nettoyer le filtre |
Par ligne de passage pour le nettoyage du filtre |
| Cyclone sous vide |
Oui, avec. |
| Fonction de silence |
Dispositif silencieux |
| Puissance du moteur de la pompe à vide |
2.2 kW x 1 jeu |
| Type de pompe |
Technique des plaques rondes de Siemens |
| Autres |
Faible bruit |
| Buse d'aspiration sous vide |
Deux portes de chaque côté du réservoir |
| Taille du tuyau d'entrée d'eau |
G1 |
| Taille du tuyau de sortie d'eau |
G2 |
| Puissance du moteur de la pompe à eau |
4 kW x 1 ensemble |
7- réservoir de refroidissement de 6 000 mm:
| Spécification |
Définition |
| Portée des tuyaux |
Ø20 à Ø63 mm |
| Longueur de la boîte à vide |
6,000 mm |
| Construction |
Méthode de pulvérisation |
| Puissance de la pompe |
4 kW x 1 ensemble |
| N° de la buse |
à l'intérieur |
| Numéro de filtre |
1 série |
| Nombre de ponts |
1 série |
| Mode de régulation du niveau d'eau |
Ventilateur flottant |
| Matériau de couverture |
Verres durcis |
| Matériau de la boîte à pulvérisation |
Acier inoxydable 304 |
| Contrôle de la température de l'eau |
Ventilateur de régulation automatique |
| Pipe d'entrée |
G1 |
| tuyau de sortie |
G2 |
8- Déplacez l'unité, à grande vitesse,1.2 à 12 m/min, 2 griffes:
| Spécification |
Définition |
| Type de démarrage |
Traction vers le haut en 2 griffes type dégagement |
| Hauteur du centre |
Pour les véhicules à moteur |
| Pour la taille du tuyau |
Ø20 à Ø63 mm |
| Méthode de conduite |
Alimenté par des blocs en caoutchouc |
| Vitesse de conduite |
12 m/min |
| Type de moteur |
Moteur à onduleur |
| Puissance du moteur |
1.5 kW x 2 ensembles dans un onduleur ABB |
| Longueur de la chenille en contact |
1,400 mm |
| Max. puissance de conduite |
10,000 N |
| Boîte à engrenages |
Moteur avec boîte de vitesses hélicoïdale solide |
| Largeur de la chenille |
63 mm |
| Contrôle des chenilles |
Un cylindre de chaque côté de la chaîne |
| Système de mesure |
Code installé |
| Mode de réglage |
Pneumatique |
| Pression sur le tuyau |
Autres appareils pour la fabrication des produits du noix de coco |
| Position de la chenille vers le bas |
Fixé |
| Pression de l'air |
0.4-0.6Mpa |
| Distance maximale d'ouverture |
160 mm |
9- Un coupeur sans puce.:
| Spécification |
Définition |
| Type de coupe |
Coupe sans écharpe |
| Le style de lame |
Lamelle circulaire |
| Système de commande |
Système de commande automatique PLC |
| Portée de coupe |
Ø20 à Ø63 mm |
| Vitesse de coupe |
12 m/min |
| Max. épaisseur de coupe |
20 mm |
| Hauteur du centre |
1,000 mm |
| Puissance du moteur du coupeur |
1.5 kW x 1 jeu |
| Matériau de coupe |
Alliage d'outils |
| Façon de serrer |
Disque de l'alliage d'aluminium |
| Alimentation par coupe |
Alimentation de la bouteille |
| Mode synchronee |
Cylindre avec mouvement de tuyauterie |

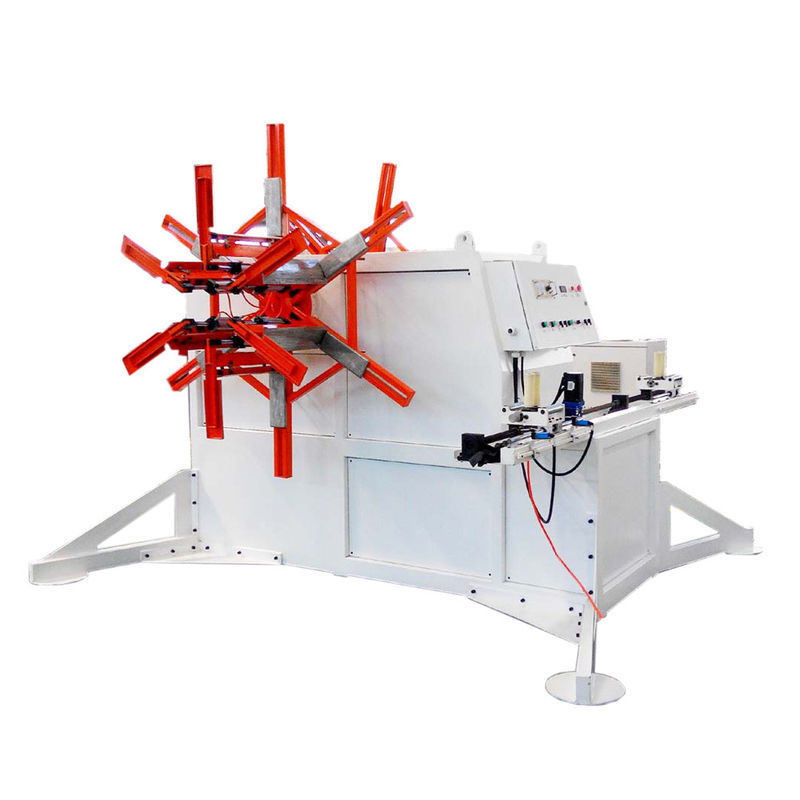

10- Je ne sais pas.
| Spécification |
Définition |
| Puissance totale |
6.5 kW |
| Station de remontage |
2 séries |
| Portée de remontage |
ø16 à ø63 mm |
| Contrôle du moteur de remontage |
Moteur à courant alternatif, commande d'inverseur 3 kW x 2 |
| Moteur de ligne de guidage |
00,75 kW |
|
| Dia. du noyau intérieur |
Le niveau de l'eau est fixé au niveau de l'eau. |
| Au maximum, une journée. |
ø2080 mm |
| Épaisseur de la bobine |
290 mm |
| Largeur |
480 mm |
| Vitesse de remontage |
10 à 20 m/min |
Service après-vente
| Les postes |
quantité |
| Période de garantie |
1 an mais le service est disponible à vie, pendant la période de garantie le coût des composants sera pris en charge par le vendeur sauf les pièces facilement cassées et les pièces endommagées par la raison humaine |
| Formation avant expédition |
Le personnel technique de l'acheteur peut être envoyé en Chine avant expédition pour la formation et l'exploitation, pendant 7-10 jours |
| Documents techniques |
Dessin de principe électrique, manuel d'utilisation et manuel des pièces électriques, etc. |
| Ingénieurs vendeurs |
Le vendeur peut envoyer les ingénieurs de l'usine de l'acheteur pour la mise en service et la formation, mais les coûts causés par les experts du vendeur dans le pays du client seront pris en charge par l'acheteur.y compris les billets de navette, les frais médicaux de la circulation intérieure, l'hébergement, le dîner et aussi 100 dollars par jour par personne comme salaire pour les ingénieurs. |
| Les contacts |
WhatsApp, wechat, téléphone portable, etc. +86 13823232106 |
| Le courrier électronique de l' entreprise: |
Les informations suivantes sont fournies par l'Agence: |
