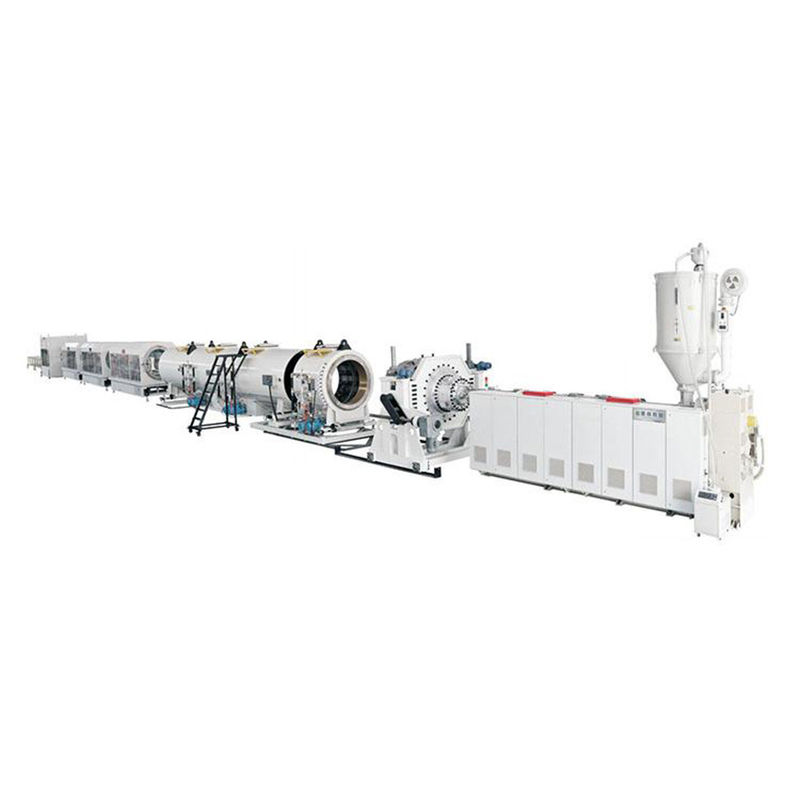

HYSJ90/38 Extrudeuse monovis avech Trois couches ABC type 315-630mm HDPE PE tuyau de gaz tuyau d'alimentation en eau proligne de production :
| SN |
Articles principaux |
Qté |
| 1 |
Extrudeuse monovis HYSJ 90/38, puissance moteur 250kW |
1 ensemble |
| 2 |
Unité de dosage gravimétrique de fabrication chinoise |
3 ensembles |
| 3 |
Extrudeuse monovis HYSJ 60/37, puissance moteur 45kW |
1 ensemble |
| 4 |
Extrudeuse monovis HYSJ 45/33, puissance moteur 30kW |
1 ensemble |
| 5 |
Extrudeuse monovis HYSJ 30 / 25, pour bande de couleur |
1 ensemble |
| 6 |
Alimentateur et séchoir automatique pour grande machine |
1 ensemble |
| 7 |
Mangeoire et séchoir automatique pour petite machine 100-200L |
2 ensembles |
| 8 |
Matrice d'extrudeuse : G630, en 3 niveaux de pression |
1 ensemble |
| 9 |
Cuve à vide 12 m |
1 ensembles |
| 10 |
Réservoir de refroidissement par pulvérisation en 6 000 mm |
3 ensembles |
| 11 |
Unité de transport, type à 6 griffes dans le système de servocommande |
1 ensemble |
| 12 |
Coupeur planétaire sans poussière |
1 ensemble |
| 13 |
Empileur |
1 ensemble |
Remarques :
1. Condition du prix et destination départ usine Wuhan Chine
2. Mode de paiement : 30 % du total sera payé par T/T comme dépôt, le solde sera payé après test et avant expédition par T/T ou par L/C irrévocable à temps.
3. Délai de livraison : 70 jours après réception du dépôt.
4. Période de validité : 30 jours après assuré
5. Garantie : un an pour la normale, le baril, la vis et la boîte de vitesses est de 1,5 ans
6. Formation : en Chine et dans la boutique client sont disponibles.
7. Si nécessaire, la fourniture peut envoyer les ingénieurs à l'acheteur contre commission sous certaines conditions.
Spécification technique :
1.Extrudeuse à vis unique HYSJ-90/38:
| SN |
Nom des pièces |
Image |
Spécification |
Description |
| 1 |
Extrudeuse |
|
Modèle d'extrudeuse |
HYSJ-90/38 vis unique |
| Sortie maximale |
970 kg/heure |
| Hauteur centrale |
1 100 mm |
| Poids |
4 300 kg |
| 2 |
Vis |
|
Diamètre |
Ø90 mm |
| Rapport d'identification des vis |
38:1 |
| Matériel |
38CrMoAlA + alliage spécial |
| Finition |
Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) et poli |
| Vitesse de rotation maximale |
125 tr/min |
| Noyau de la vis |
Contrôle automatique de la température |
| Caractéristiques |
1. Conception technologique allemande, pour assurer le rendement le plus élevé et une bonne plastification à la même puissance.
2. Nitruration 38CrMoAlA HV900, alliage pulvérisé en surface de profondeur 0,4 à 0,6 mm ;
|
| 3 |
Baril |
|
Matériel |
Canon bimétallique à l'intérieur en deux couches |
| Finition intérieure |
Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) |
| Zone de contrôle du chauffage |
9 zones |
| Mode de chauffage |
Ailettes de refroidissement en cuivre avec chauffage en céramique |
| Puissance de chauffage |
40 kW |
| Circuit de refroidissement |
Ventilateur de refroidissement du corps silencieux |
| Puissance de refroidissement |
0,55 kW x 9 ensembles |
| Caractéristiques |
1. Le baril bimétallique en alliage de coulée intérieure peut garantir 24 mois ;
2. Avec dispositif d'alimentation spécial HYPET, avec une grande quantité d'alimentation, un bon refroidissement, un remplacement facile, de faibles coûts de maintenance.
3. Adoptez des radiateurs en fonte d'aluminium, un coût élevé mais un chauffage rapide, une température élevée peut être contrôlée.
|
|
4
|
Boîte de vitesses
|
|
Matériau du boîtier |
Fonte ductile QT-500 |
| Matériau des engrenages |
20CrMnTi |
| Surface de l'engrenage |
Trempé et rectifié avec haute précision |
| Matériau de l'axe |
40Cr |
| Puissance de refroidissement |
0,55 kW x 9 ensembles |
| |
|
| 5 |
Moteur d'entraînement |
|
Puissance du moteur AC |
250 kW |
| Contrôleur d'onduleur CA |
marque Siemens |
Extrudeuse monovis HYSJ60/37 :
| SN |
Nom des pièces |
Image |
Spécification |
Description |
| 1 |
Extrudeuse |
|
Modèle d'extrudeuse |
HYSJ-60/37 vis unique |
| Sortir |
180kg/h |
| Hauteur centrale |
1 150 mm |
| Poids |
2 300 kg |
| 2 |
Système de contrôle électrique |
|
Panneau de commande amovible |
Affichage numérique, boutons de réglage |
| Marque des composants |
Siemens, RKC, ABB, etc. |
| Remarque : Le système de contrôle informatique PLC peut être facultatif. |
| Caractéristiques |
1. L'armoire est détachable, facile à installer, à entretenir et à transporter ;
2. Avec climatiseur ;
3. Adoptez les composants électriques de marque de renommée mondiale, tels que Siemens, ABB, RKC Schneider, etc.
|
| 3 |
Vis |
|
Diamètre |
Ø60mm |
| Rapport d'identification des vis |
37:1 |
| Matériel |
38CrMoAlA + alliage spécial |
| Finition |
Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) et poli |
| Vitesse de rotation maximale |
108 tr/min |
| Noyau de la vis |
Contrôle automatique de la température |
| Caractéristiques |
1. Conception technologique allemande, pour assurer le rendement le plus élevé et une bonne plastification à la même puissance.
2. Nitruration 38CrMoAlA HV900, alliage pulvérisé en surface de profondeur 0,4 à 0,6 mm ;
|
| 4 |
Baril |
|
Matériel |
Canon bimétallique à l'intérieur en deux couches |
| Finition intérieure |
Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) |
| Zone de contrôle du chauffage |
6 zones |
| Mode de chauffage |
Ailettes de refroidissement en cuivre avec chauffage en céramique |
| Puissance de chauffage |
15 kW |
| Circuit de refroidissement |
Ventilateur de refroidissement du corps silencieux |
| Puissance de refroidissement |
0,25 kW x 6 ensembles |
| 5 |
Boîte de vitesses |
|
Matériau du boîtier |
Fonte ductile QT-500 |
| Matériau des engrenages |
20CrMnTi |
| Surface de l'engrenage |
Trempé et rectifié avec haute précision |
| Matériau de l'axe |
40Cr |
| 6 |
Moteur d'entraînement |
|
Puissance du moteur AC |
45 kW |
| Contrôleur d'onduleur CA |
marque Siemens |
Extrudeuse monovis HYSJ45/33 :
| SN |
Nom des pièces |
Spécification |
Description |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
HYSJ-45/33 vis unique |
| Sortir |
100kg/h |
| Hauteur centrale |
1 150 mm |
| Poids |
1 800 kg |
| 2 |
Système de contrôle électrique |
Panneau de commande amovible |
Affichage numérique, boutons de réglage |
| Marque des composants |
Siemens, RKC, ABB, etc. |
| Remarque : Le système de contrôle informatique PLC peut être facultatif. |
| 3 |
Vis |
Diamètre |
Ø45mm |
| Rapport d'identification des vis |
33:1 |
| Matériel |
38CrMoAlA + alliage spécial |
| Finition |
Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) |
| Vitesse de rotation maximale |
98 tr/min |
| 4 |
Baril |
Matériel |
Canon bimétallique à l'intérieur en deux couches |
| Finition intérieure |
Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) |
| Zone de contrôle du chauffage |
5 zones |
| Mode de chauffage |
Ailettes de refroidissement en cuivre avec chauffage en céramique |
| Puissance de chauffage |
12 kW |
| Circuit de refroidissement |
Ventilateur de refroidissement du corps silencieux |
| Puissance de refroidissement |
0,25 kW x 5 ensembles |
| 5 |
Boîte de vitesses |
Matériau du boîtier |
Fonte ductile QT-500 |
| Matériau des engrenages |
20CrMnTi |
| Surface de l'engrenage |
Trempé et rectifié avec haute précision |
| Matériau de l'axe |
40Cr |
| 6 |
Moteur d'entraînement |
Puissance du moteur AC |
30 kW |
| Contrôleur d'onduleur CA |
marque Siemens |
2.Extrudeuse à vis unique HY30/25 :
| Spécification |
Description |
| Baril |
38CrMoAIA,nitrification |
| Vis |
38CrMoAIA,nitrification |
| Dia. de vis |
Ø30mm |
| Vis L/D |
25:1 |
| La puissance motrice |
2,2 kW |
| La commande moteur |
Onduleur CA, ABB |
3. Chargeur automatique sous vide:
| Spécification |
Description |
| Modèle |
AL1000 |
| Formulaire de travail |
Type inductif |
| Pouvoir |
2,2 kW, 3P |
| Capacité |
1200 kg |
| volume |
5L |
| Diamètre du tuyau d'alimentation |
Ф38mm |
4. Sécheur chaud vertical :
| Spécification |
Description |
| Numéro de modèle |
HY-HD2000 |
| Capacité |
2000 kg |
| Chauffage |
50 kW |
| Ventilateur |
3W |
| Pouvoir |
380V 3P 50HZ |
Tête 5.Die : G250 haute vitesse en 2 niveaux de pression :
| Spécification |
Description |
| Type de tuyau |
3 couches en A+B+C |
| Dimensions des tuyaux |
Ø250-630mm |
| Calibrateur chacun pour les tailles |
Ø315 Ø355 Ø400 Ø450 Ø500 Ø560 Ø630
|
| Manche, chacun pour les tailles |
Ø250-315,Ø355-450,Ø500-630 |
| Mandrin chacun pour les tailles |
Ø250,Ø280,Ø315,Ø355
Ø400 Ø450 Ø500 Ø560 Ø630
|
| Matériau de la tête de filière |
40Cr avec alliage spécial |
| Puissance de chauffage |
120 kilowatts |
| Zones de chauffage |
22 zones |
| Système de refroidissement interne |
Par soufflage d'air de refroidissement, 7,5 kW avec commande par inverseur. |
| Matériau des manchons de calibrage |
Acier inoxydable chromé |
| Canal d'écoulement |
Polissage durci et miroir |
| Fonction Pipe Bright |
Avec HYPET plus lumineux |
| Chauffage |
Radiateurs en acier inoxydable mica |

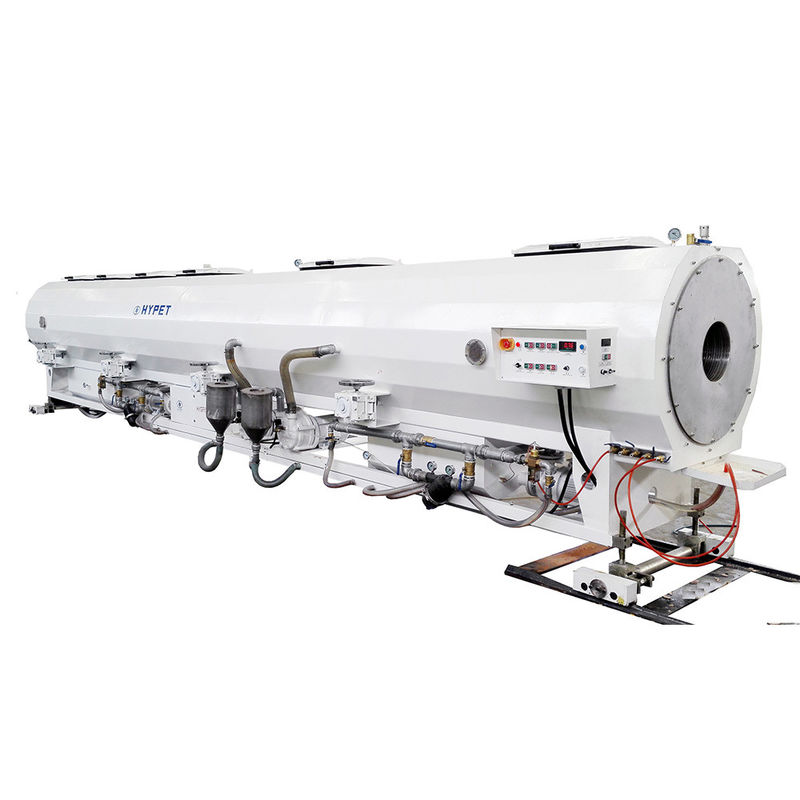

6.Cuve à vide en 9 000 mm :
| Spécification |
Description |
| Matériel |
Acier inoxydable 304 |
| Plage de travail |
Ø250- Ø630 mm |
| Longueur |
12000mm |
| Hauteur centrale |
1150 millimètres |
| Type de réservoir à vide |
Un réservoir, dans deux chambres |
| Nombre de tuyaux |
1 tuyau |
| Puissance du moteur mobile |
0,75 kW |
| Plage de déplacement avant et arrière |
700 millimètres |
| Réglage gauche et droite |
100mm |
| Couvrir sur le dessus |
alliage d'aluminium |
| Pompe à vide en première partie |
7,5 kW * 1 ensemble |
| Pompe à vide en deuxième partie |
7,5 kW * 2 ensembles |
| Deux parties de réservoir |
Vide contrôlé par onduleur AC. |
| Pompe à eau en première partie |
7,5 kW * 1 ensembles |
| Pompe à vide en deuxième partie |
7,5 kW * 4 ensembles |
| |
|
| Nombre de buses |
530 pièces |
| Quels numéros de tuyaux de pulvérisation |
8 pièces |
|
Type de buse
|
Refroidissement intensif atomisé |
|
Pulvérisation buccale
|
1"xØ4~Ø3 |
| Supporteur de tuyaux |
Plaque de support en nylon
|
| Aller et retour |
800 mm en 0,75 kW |
|
Mouvement croisé
|
120mm |
| De haut en bas |
100mm |
| Filtre |
2 ensembles en G2” avec by pass |
| Nettoyer le filtre |
Ligne de by-pass pour le nettoyage du filtre |
| Cyclone à vide |
Oui, avec ça |
| Fonction silence |
Dispositif silencieux pour chaque pompe à vide |
| Contrôle de la température de l'eau |
Contrôle automatique des soupapes |
| Contrôle du niveau d'eau |
Système de boucle fermée à bille flottante |
| Sécurité de pression |
Soupape de sécurité installée |
| Matériau du rouleau |
Nylon et autres |
| direction |
Arrondir dans n’importe quelle direction |
| Quantité |
2 ensembles |
| Ajuster la manière |
Par manuel |
7.Cuve de refroidissement en 9 000 mm :
| Spécification |
Description |
| Matériel |
Acier inoxydable 304 |
| Gamme de tuyaux |
Ø250~Ø630mm |
| Longueur de la boîte à vide |
9 000 mm |
| Puissance de la pompe |
7,5 kW x 1 jeu |
| Nombre de buse |
320 pièces |
| N° de filtre |
1 ensemble |
| N° de contournement |
1 ensemble |
| Manière de contrôle du niveau d'eau |
Vanne à flotteur |
| Contrôle de la température de l'eau |
Vanne de régulation automatique |
8. Unité de transport, 6 griffes :
| Spécification |
Description |
| Type de transport |
Transport de type 6 griffes avec servocommande |
| Hauteur centrale |
1150mm |
| Pour la taille du tuyau |
Ø250~Ø630mm |
| Méthode de conduite |
Entraîné par des blocs en caoutchouc |
| Vitesse de conduite |
0,17-1,7 m/min |
| Type de moteur |
Servomoteur |
| Puissance du moteur |
0,85 kW x 6 jeux en commande de servomoteur |
| Longueur de la chenille contactée |
2 200 mm |
| Max. puissance motrice |
100 000 N |
| Boîte de vitesses |
Type de meulage d'engrenage à surface dure, |
| Largeur de chenille |
74mm |
| Système de comptage |
Code installé |
| Mode de réglage |
Pneumatique |
| Appuyer la pression sur le tuyau |
Ajusté par des vannes pneumatiques |
| Position de la chenille vers le bas |
Fixé |
| Pression atmosphérique |
0,4-0,6 MPa |
9. Coupe-lame planétaire sans poussière:
| Spécification |
Description |
| Type de coupe |
Coupe à lame planétaire sans poussière |
| Style de lame |
Couteau tranchant dans deux appareils |
| Système de contrôle |
Système de contrôle automatique PLC |
| Plage de coupe |
Ø250~Ø630mm |
| Vitesse de coupe |
2,5 m/min |
| Max. épaisseur de coupe |
60 millimètres |
| Puissance du moteur de coupe |
3kw |
| Hauteur centrale |
1500 mm |
| Puissance du moteur révolutionnaire |
1,5 kW x 1 jeu |
| Matériau de coupe |
Alliage d'outils |
| Manière de serrage |
Rouleau + bloc caoutchouc par voie aérienne |
| Alimentation des couteaux |
Double hydraulique |
| Station hydraulique |
0,75 kW x 2 jeux |
| Mode synchrone |
Avec vitesse de sortie et de transport |
Service après-vente
| Articles |
quantité |
| Période de garantie |
1 an mais le service est disponible à vie, pendant la période de garantie le coût des composants sera couvert par le vendeur à l'exception des pièces cassées facilement et des pièces endommagées par la raison humaine |
| Formation avant expédition |
Le personnel technique de l'acheteur peut être envoyé en Chine avant l'expédition pour formation et fonctionnement, pendant 7 à 10 jours. |
| Documents techniques |
Dessin de principe électrique, manuel d'utilisation et manuel de pièces électriques, etc. |
| Ingénieurs vendeurs |
Le vendeur peut envoyer les ingénieurs de l'usine de l'acheteur pour la mise en service et la formation. Mais les frais occasionnés par les experts du vendeur dans le pays du client seront couverts par l'acheteur, y compris les billets de navette, les frais médicaux du trafic intérieur, le dîner d'hébergement et également 100 USD/jour/une personne comme salaire pour les ingénieurs. |
| Mode de contact |
WhatsApp, WeChat, mobile, etc. +86 13823232106 |
| E-mail de l'entreprise : |
info@hypet.com.cn |
Marques coopératives :
Exposition:
Votre message doit contenir entre 20 et 3 000 caractères!
