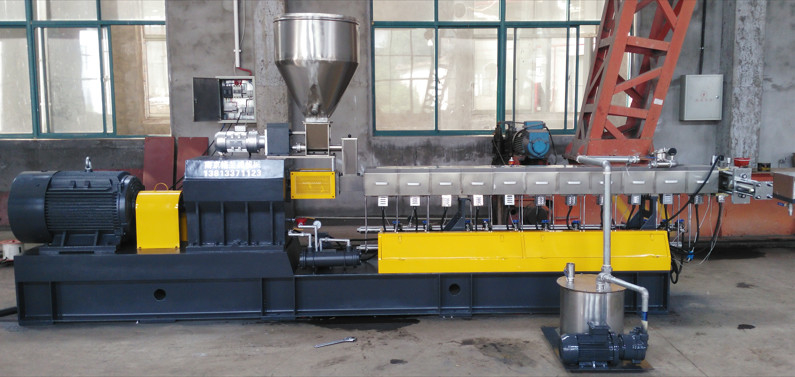

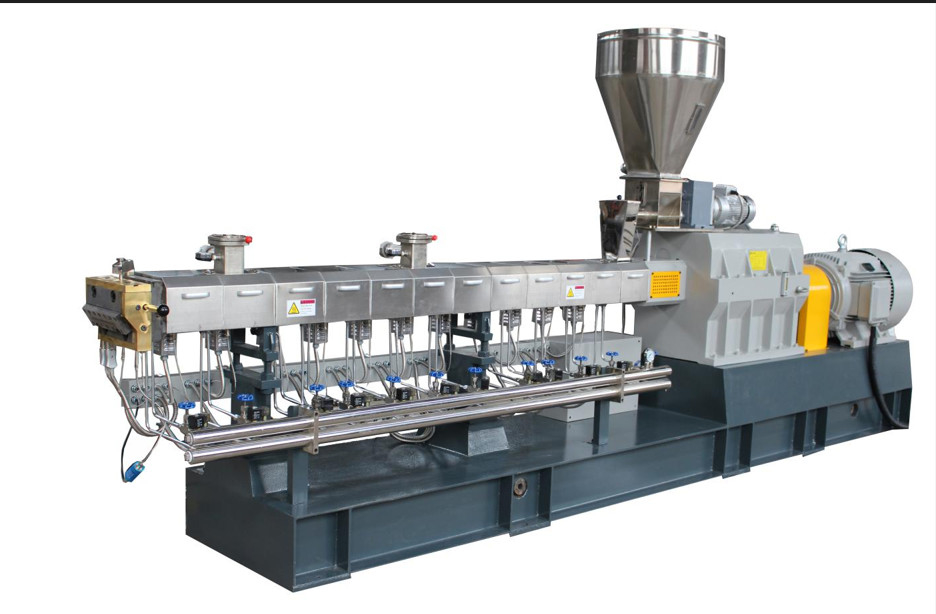

Machine de pelletizing de PET de grande capacité de recyclage de PVC extrudeuse à double vis à eau de rinçage des brins de pelletizing ligne

Eau de l'extrudeuse à double visfligne de pelletisation de fils de polissage GTE-52B/40/500-55kw

A. Conditions d'utilisation:

Application: copeaux ou flocons de PET

Produit:environ 130-200 kg/h, selon la matière première, la formule et les conditions de transformation, etc.

Source d'alimentation électrique: 3 × 380 V à cinq fils; 50 Hz;

Air comprimé: 5 à 8 bar

L'eau: - 3 à 5 bar; - 10 à 30 °C;

Les exigences ne doivent pas contenir d'impuretés susceptibles de provoquer un blocage et une corrosion de l'échangeur de chaleur.

B. Produits commerciaux:

C. Spécification principale

1.Chargeur à vis

• ZJF-300 chargeur à vis, puissance du moteur est de 1,5 kw
• La capacité du chargeur est de 400 kg.
• toutes les pièces qui touchent la matière première sont en acier inoxydable.

2.Machine hôte GTE-52B L/D = 44 R max = 500 tours par minute

• La puissance principale du moteur est de 55 kW (AC), qui est produite par Siemens et la fabrication de moteurs.
• Type B Boîte de vitesses à grande vitesse et à couple élevé et rapport de réduction est de 3:1La machine hôte compacte est équipée d'une réduction de vitesse et d'un transfert de couple intégrés avec une conception à trois essieux parallèles.dispositif de transfert de couple et comme roulement radiale dans l'arbre de sortieLe matériau de la boîte de vitesses est de 40CrNiMoAlA et la précision d'usinage est de 6 degrés.
• Diamètre de vis: Φ51,4 mm, L/D = 44:1 et la vis est de type de blocage.qui présente une intensité élevéeLes composants de vis sont fabriqués en acier à outils à grande vitesse de haute qualité, W6Mo5Cr4V2,qui subissent un traitement thermique par durcissement sous vide à haute températureDureté totale: HRC 58 à 60

Longueur du fût: L=210mm/section. 11 sections de corps du fût. Le fût est fait de 38CrMoAlA.^Lele baril est utilisé pour l'alimentation des animaux;^Leest le baril d'aération et le 8.10^thLe baril est pour le vide, le 11^LeLes autres barils sont de type bouche fermée.

Système de chauffage: 11 sections pour le chauffage (y compris le changement de écran et la matrice).un chauffage en aluminium coulé est utilisé pour les autres sectionsL'efficacité de chauffage est élevée et l'effet de maintien de la température est aussi bon que l'amiante utilisée à l'extérieur du chauffage.La résistance isolante contre le sol du chauffe-eau est supérieure à 10 MΩ et la puissance de chauffage totale est d'environ 25 kW.

3.Réglage de la température

• Un ensemble d'alimentateur dont la puissance du moteur d'alimentation est de 0,75 kW. Le contrôle de fréquence ABB est utilisé pour régler la vitesse. Le rapport de vitesse est de 17:1.
• Il y a un dispositif de remuage horizontal dans le corps de l'alimentateur et de la graisse de lubrification à l'intérieur de la boîte de vitesses de l'alimentateur.
• Le matériau de la trémie est en acier inoxydable et il s'agit d'une vis à ressort utilisée dans l'alimentateur.

4.Système de lubrification par huile

• Puissance de la pompe à huile:0.55 kw
• Modèle d'huile de lubrification:Hai Marque 6402 fabriquée à Shanghai, huile de train à charge moyenne, modèle: 85W/90GL - 4.
• Modèle de condensateur:SL-408
• Modèle de pompe à huile de lubrification:NB B10

Utiliser le filtre pour nettoyer la saleté de l'huile. Protéger la boîte de vitesses pour une longue vie.

À l'aide de l'indicateur de pression, le moniteur surveille la lubrification de l'huile.

5.Système d'eau douce

• L'intérieur du corps du fût utilise un refroidissement à l'eau douce, et les principaux tuyaux d'entrée et de sortie sont en acier inoxydable.
• La boîte à eau douce est séparée du corps du tonneau, pratique pour le nettoyage et la réparation.
• Ventilateur électromagnétique Holland JOCK
• Type de refroidissement: refroidissement par eau
• Puissance de la pompe de refroidissement: 0,55 kW

6.Système sous vide

• Pompes à vide à anneaux d'eau
• Moteur pour la puissance motrice: 2,2 kW
• Capacité d'inspiration maximale: 8 à 20 L/S
• Le tuyau relie la pompe à vide et la chambre à vide avec une vanne de retenue pour empêcher le reflux d'eau.

7.Échangeur hydraulique d'écran

• échangeur d'écran hydraulique, filtre à plaques, taille de filtre beaucoup plus grande. le fonctionnement du changeur d'écran est simple, ce qui peut réaliser la continuité de la production
• Chauffe-eau en cuivre moulé
• La puissance de la station hydraulique est de 2,2 kW, double cylindre pour changer l'écran

8.Tête de matériau à refroidissement par eau

• Derrick type mourir, chauffage de la tige est utilisé pour la tête de mourir
• Trou 9 - Φ5,5 mm

9.Écoulement de l'eaupar le trou

• Le bassin d'eau est en acier inoxydable SUS304, mode: 3000mm
• Le bassin peut être déplacé par une bouteille d'air qui fonctionne généralement lorsque la machine démarre ou ferme
• Il y a une plaque pour contrôler la pression de l'eau avec une connexion de tuyau flexible.

10.Pelletizer à rinçage

• Capacité maximale du granulateur: 300 kg/h
• Quantité maximale de fils: 20 pièces
• Taille du produit: Φ3 × 3 mm
• Puissance du moteur pour pelletizer: 4 kw
• Régulateur de vitesse: ABB
• Matériau du rouleau de pelletizer: corps en acier inoxydable avec lames Zc60.

11.Machine à déshydrater

• La puissance du moteur est de 3 kW.
• La puissance de la pompe à eau est de 2,2 kw
• Un ensemble de réservoirs de refroidissement par eau

12.Filtre à vibration

• Un tamis à vibration ZS-0.3.
• La puissance du moteur est de 0,4 kw × 1
• Capacité de la vibration est de 300 kg/h

13.Silos de produits

• Puissance du souffleur: 2,2 kw
• Les conduites sont en acier inoxydable.
• Volume du silo: 0,8 m3
• Matériau: acier inoxydable
• d'une épaisseur de 50 mm ou plus

14.Armoire électrique

• 3 × 380V, courant alternatif, 50 Hz.
• Les principaux composants de contrôle sont des produits LG.
• Les boutons de commande sont des produits Schneider de France.
• Moteur principal: AC, moteur 55 kW
• Le convertisseur ABB est adopté pour le dispositif de régulation de vitesse de la machine hôte
• Le convertisseur de fréquence ABB est utilisé pour le régulateur de vitesse de l'alimentateur.
• Plage de pression du compteur: 0 à 25 Mpa.
• La soupape électromagnétique est de Jorc de Hollande.
• Le système de commande électrique contrôle le système de commande de température, le système de conduite et le système de commande d'interversion.

15.Pièces détachées

• Éléments de vis ~ 400 mm
• Chauffage électrique Chauffage en aluminium coulé fermé 1 paire

Chauffe-eau en aluminium en fonte ouverte 1 paire

Chauffe-tête à matrices 1 paire

• Sceaux d'huile renforcés 3 pièces
• Anneaux en forme de O2 2 pièces
• Boîte à outils 1 unité
• Barre de cuivre Φ30 × 250 mm 1 pièce
• Gants d'amiante 2 pièces

16.Documents techniques

• dessins d'assemblage électrique 1 jeu
• Manuel de l'utilisateur de l'extrudeuse à double vis 1 jeu
• Manuel de l'utilisateur du convertisseur de fréquence 1 jeu
• Manuel de l'utilisateur du régulateur de température 1 jeu
• Carte d'esquisse de la structure de la boîte de vitesses 1 jeu
• dessin de la combinaison de vis 1 jeu
• Certificat de compétence 1 série
• Spécification et certification de l'ensemble de la partie 1 acheté
