10-50mm fil d'acier transparent renforcer le tuyau en PVC souple en deux couches de PVC un fil d'acier couche pour les applications sous pression

Name: 10-50mm fil d'acier transparent renforcer le tuyau en PVC souple en deux couches de PVC un fil d'acier couche pour les applications sous pression
Brand: Shenzhen HYPET Co., Ltd.
SKU: Ligne de tuyauterie renforcée de fil d'acier en PVC de 10 à 50 mm
Price: 28500 USD
Availability: InStock

Nom De La Marque:	Hypet
Numéro De Modèle:	Ligne de tuyauterie renforcée de fil d'acier en PVC de 10 à 50 mm
Nombre De Pièces:	1 ensemble
Prix:	USD 28500/set
Délai De Livraison:	35 ~ 45 jours

Des informations détaillées

Description du produit

Des informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001,CE

Mots-clés:

tuyau renforcé de fil d'acier en PVC de 10 à 50 mm

Produit final:

Tuyaux souples en PVC

Gamme de tuyaux:

10-50 mm

Type d'extrudeuse:

Extrudeuse à vis unique

Système de contrôle:

PLC avec écran tactile

Matériel de traitement:

Pellets de PVC

Garantie des pièces clés:

1 an

Service d'installation par ingénieur:

Oui

Détails d'emballage:

Paquet standard pour les expéditions maritimes

Capacité d'approvisionnement:

100set / mois

Mettre en évidence:

Application sous pression du tuyau en PVC mou

Description du produit

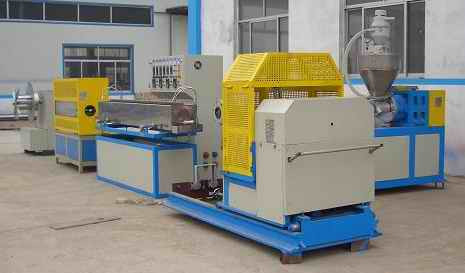

Ligne de tuyauterie renforcée de fil d'acier en PVC de 10 à 50 mm

A. HYPET Caractéristiques particulières

La machine est utilisée pour produire des tuyaux transparents renforcés de fil d'acier en PVC.Le type de tuyau présente l'avantage de résistance à l'extrusion, résistance à la corrosion, électricité statique à haute pression ou gaz et liquide combustibles, aspiration lourde et livraison d'aludge liquide.bâtiment, pompes à vide et pompes à eau, etc.

NT: préférence	Nom de l'article	Quantité
1	Diamètre du tuyau	10 mm à 50 mm (3/4 à 2 pouces)
2	Matière première	Granules de PVC souple
3	Produits	40 à 70 kg/h
4	Puissance totale installée	50 kW, 380 V/50 Hz, trois phases
5	Dimension globale	7500 x 2500 x 1700 mm
6	Capacité d'eau de refroidissement	1m³/h utilisée en circulaire

B. Produits commerciaux:

NT: préférence	Nom de l'article	Quantité utilisée
	tuyau renforcé de fil d'acier PVC ligne 10-50 mm y compris
1	Extrudeuse à vis unique HYSJ65/30	1
2	La tête morte	1
3	Unité de formage de fil en acier en spirale	1
4	Bains de refroidissement	1
5	Dégagez	1
6	Imprimante à décalage d'encre	1
7	Ventilateur	1

Structure de la chaîne de production:

Extrudeuse et unité de formage en acier de l'éprouvette --- Tête de moulage --- Réservoir de refroidissement --- Tire-off --- Imprimante à vitesse d'encre --- Enrouleur

C. Spécification principale

1Extrudeuse à vis unique HYSJ-65/30

NT: préférence	Nom de la partie	Nom de l'article	Définition
1	Extrudeuse	Modèle d'extrudeuse	HYSJ-65/30 à vis unique
		Produits	80 kg/h pour le PVC
		Hauteur du centre	Pour les véhicules à moteur
		Dimension	2600 x 1200 x 2150 mm
		Le poids	1700 kg
2	Je vais me faire foutre!	Diamètre	Ø65 mm
		Ratio d'identification des vis	30:1
		Vitesse de vis	50 tours par minute
		Matériel	38CrMoAlA + alliage spécial
		Finissez!	Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli
		Noyau de la vis	Contrôle automatique de la température
3	Baril	Matériel	Baril en bimetal
		Finition à l'intérieur	Remplis d'azote (0,50 à 0,70 mm de profondeur)
		Zone de commande du chauffage	4 régions
		Mode de chauffage	Chauffe-eau en aluminium moulé
		Puissance de chauffage	3.5 kw x 4 ensembles
		Système de refroidissement	Ventilateur de refroidissement à fûts à faible bruit
		Puissance de refroidissement	0.2 kW x 4 ensembles
4	Boîte à engrenages	Matériau de logement	Fer ductile QT-500
		Matériau des engins	20CrMnTi
		Surface de l'engin	d'une épaisseur n'excédant pas 1 mm
		Matériau de l'axe	40Cr
5	Moteur de conduite	Puissance du moteur CA	18Moteur à courant alternatif de 0,5 kW
5	Moteur de conduite	Contrôleur à onduleur	Invertisseur delta de type lourd
6	Système de commande électrique	Système PLC	Tout le système de contrôle PLC Siemens avec le logiciel HYPET.
		Option de commande:	La RKC et le contrôle traditionnel peuvent être proposés
		Composants électriques	Les marques Siemens, Schneider, RKC, Omron, ABB, FUJI, et les petites pièces peu importantes en Chine sont des marques célèbres.
		Zone de température supplémentaire pour la tête de matrices	conçus selon la zone de chauffage réelle

2La tête en l'air.

NT: préférence	Nom des pièces	Spécification	Définition
1	La tête morte	Taille	10 à 50 mm (3/4,1, 1 1/4 ′′, 1 1/2 ′′, 2 pouces)
1	La tête morte	Matériel	Acier 45#, Acier dur avec surface chromée

3Unité de formage de fil en acier en spirale

NT: préférence	Nom des pièces	Spécification	Définition
1	Unité de formage de fil en acier en spirale	Moteur	2.2 + 0,75 kw entraîné par l'onduleur Fuji
		Max. la vitesse	320 tours par minute
		Spécification	Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil et de l'état de l'appareil.

4Un bain de refroidissement.

NT: préférence	Nom des pièces	Spécification	Définition
1	Bains de refroidissement	Matériel	Acier inoxydable 304
1	Bains de refroidissement	Longueur	2,000 mm

5Enlevez l' unité.

NT: préférence	Nom des pièces	Spécification	Définition
1	Tirez hors de la machine	Type de démarrage	Type de chenille jumelle
		Vitesse de conduite	00,8-16 m/min
		Type de moteur	Moteur à courant alternatif
		Puissance du moteur	1.5 kw, contrôlé par l'inventeur Fuji

6. Imprimante à encre

NT: préférence	Nom des pièces	Spécification	Définition
1	Imprimante à décalage d'encre	La structure	Roue
1	Imprimante à décalage d'encre	Pour option	Le contenu imprimé sur le tuyau est conforme aux exigences du client.

7- Un tournevis.

NT: préférence	Nom des pièces	Spécification	Définition
1	Ventilateur	Table à inclinaison	Le manuel
1	Ventilateur	Le pouvoir	1.5 kw
