L'écoulement du tuyau en PVC ondulé de 16 à 50 mm
A. HYPET Caractéristiques particulières
1Cette ligne est conçue pour produire des tuyaux à paroi unique, dont le matériau est le PVC, PP, PE et PA, etc.
2L'extrudeuse à vis unique est caractérisée par un composé très efficace, un faible taux de cisaillement, une difficulté à décomposer le matériau, un rendement élevé, une bonne fonction d'auto-nettoyage et une longue durée de vie.
3Il est plus approprié pour le matériau en poudre.
4L'extrudeuse dispose d'un dégazage sous vide, d'une vis à l'intérieur du froid à l'huile, d'un refroidissement au vent ou d'un refroidissement à l'huile des barils.
5Une vis spécialement conçue, une vis spécialement structurée et un moule de structure spéciale peuvent protéger la vis et le canon de l'abrasion facile et donner un processus de formage facile.
6La table de travail de la machine de formage de style horizon peut être réglée dans le sens transversal, vertical et horizontal.et a beaucoup d'avantages comme une forte résistance, bonne résistance à l'abrasion, faible coefficient de dilatation thermique.
7. Comme le mode de refroidissement par vent et par eau, la machine de formage est bonne pour former rapidement et avoir un bon effet de refroidissement.

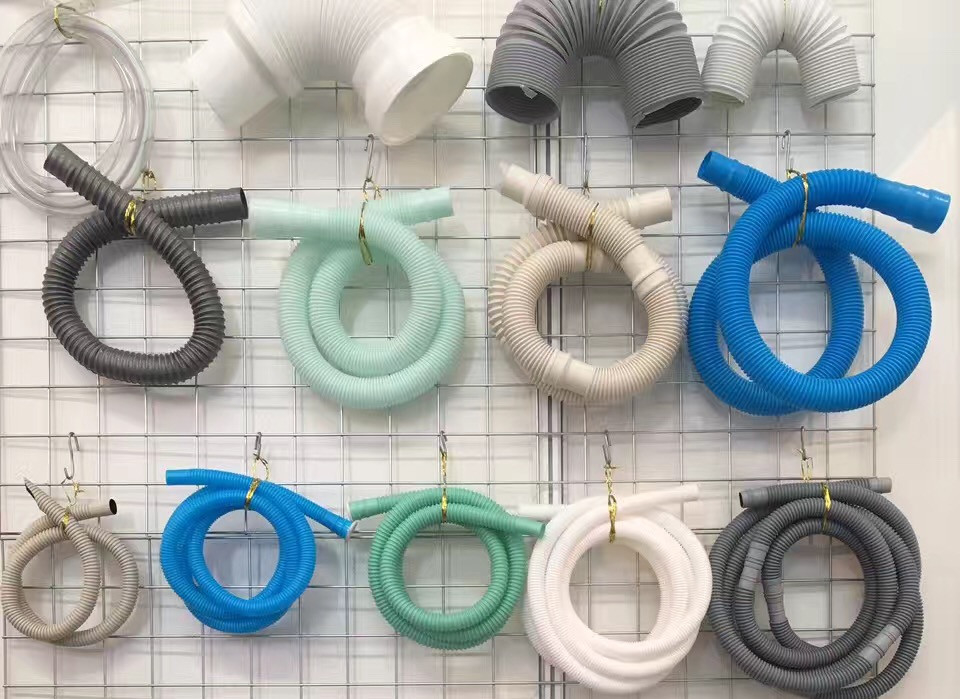

8Ce type de tuyau est largement utilisé dans les tuyaux de protection des voitures et des trains, les tuyaux d'approvisionnement et de drainage pour les laveuses, l'irrigation des fermes et ainsi de suite.
| NT: préférence |
Nom de l'article |
Quantité |
| 1 |
Diamètre du tuyau |
16 mm à 50 mm |
| 2 |
Matière première |
Poudre de PVC |
| 3 |
Produits |
70 à 100 kg/h |
| 4 |
Puissance totale installée |
60 kw, 380 V/50 Hz, trois phases |
| 5 |
Dimension globale |
Pour les appareils à commande numérique |
| 6 |
Capacité d'eau de refroidissement |
60 litres |
| 7 |
Air comprimé |
0Pour les appareils à haute tension:3/min |
B. Produits commerciaux:
| NT: préférence |
Nom de l'article |
Quantité |
| |
lignes de tuyaux ondulés en PVC de 16 à 50 mm, y compris |
|
| 1 |
Extrudeuse à double vis conique HYZS51/110 |
1 |
| 2 |
Chargeur à ressorts |
1 |
| 3 |
Retournement de fil métallique |
|
| 4 |
La tête morte |
1 |
| 5 |
Machines de formage sous vide |
1 |
| 6 |
Coils |
1 |
C. Spécification principale

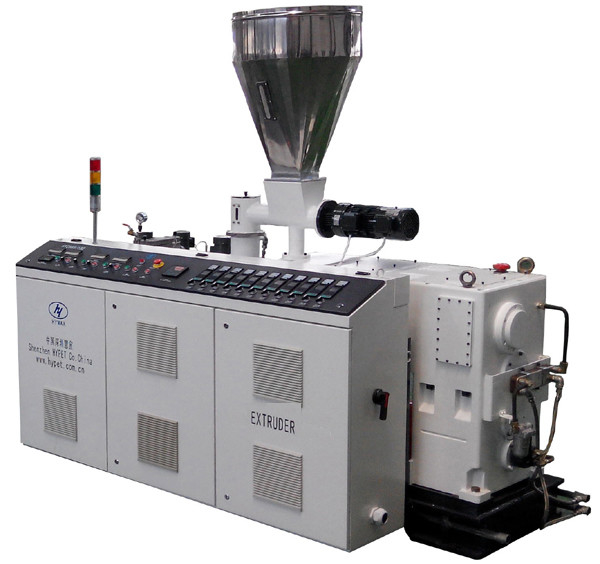

1.1.Extrudeuse à double vis conique HYZS51/110
| NT: préférence |
Nom des pièces |
Spécification |
Définition |
| 1 |
Extrudeuse |
Modèle d'extrudeuse |
HYZS-51/110 vis jumelle conique |
| Produits |
150 à 200 kg/h pour les tuyaux
70 à 110 kg/h pour le profilé ou plus
|
| Hauteur du centre |
Pour les véhicules à moteur |
| Dimension |
Pour les pièces de rechange, voir les notes de bas de page. |
| Le poids |
2100 kg |
| 2 |
Je vais me faire foutre! |
Diamètre |
Ø51/110 mm |
| Matériel |
38CrMoAlA + alliage spécial |
| Finissez! |
Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli |
| Vitesse de rotation |
0 à 50 tours/min |
| Noyau de la vis |
Contrôle automatique de la température
(le refroidissement à l' huile est une option)
|
| 3 |
Baril |
Structure du fût |
En deux parties, la partie avant sera avec un alliage spécial inséré. |
| Une grande partie du baril |
38CrMoAlA |
| Partie frontale du canon |
SKD11 avec traitement thermique |
| Finition à l'intérieur |
Remplis d'azote (0,50 à 0,70 mm de profondeur) |
| 4 |
Transducteur de température/pression |
Qualité |
Une marque célèbre en Chine |
| La structure |
Détecte séparément la pression et la température |
| Les câbles |
Lignes de câbles isolées |
| Écran |
À la fois sur le moniteur ou sur l'écran |
| 5 |
Ventilateurs de chauffage et de refroidissement |
Zone de commande du chauffage |
4 zones |
| Mode de chauffage |
Aluminium moulé/céramique |
| Puissance de chauffage |
10 kW |
| Système de refroidissement |
Ventilateur de refroidissement à fûts à faible bruit |
| Puissance de refroidissement |
75w x 3 ensembles |
| Refroidissement à l'eau/huile |
Une zone à l'avant en option |
| Isolement thermique |
Matériau isolant et structure spéciaux pour économiser de l'énergie. |
| 6 |
Boîte à engrenages HYPET |
Matériau de logement |
Fer ductile |
| Matériau des engins |
20CrMnTiA |
| Surface de l'engin |
d'une épaisseur n'excédant pas 1 mm |
| Matériau de l'axe |
40Cr |
| Température de l'huile |
Contrôlé par deux systèmes, |
| Sceaux en caoutchouc |
Étancheur de caoutchouc spécial importé utilisé |
| Les roulements |
C'est une marque célèbre et fiable. |
| 7 |
Dosage à deux vis
fournisseur
|
Moteur de matériau d'alimentation |
00,75 kW |
| Plage de vitesse |
1 à 50 tours par minute |
| Puits de poudre |
Puits anti poudre avec une teneur élevée en CaCO3 |
| Invertisseur |
Type de chargeur lourd Delta |
| 8 |
Dégazage sous vide avec sélecteur |
Degré de vide |
- 0,04 MPa |
| Puissance du moteur |
1.5 kw |
| Réservoir sous vide |
Facile à nettoyer. |
|
Dispositif de nettoyage automatique
|
Contrôle de l'air dispositif de nettoyage automatique en option. |
| 9 |
Moteur de conduite |
Puissance du moteur CA |
18.5 kW sous la marque Siemens |
| Contrôleur à onduleur |
Delta en caractères lourds |
| 10 |
Système de commande électrique |
Système PLC |
Tout le système de contrôle PLC Siemens avec le logiciel HYPET. |
| Composants électriques |
Des marques comme Siemens, Schneider, RKC Omron, ABB, Fuji, et de petites pièces peu importantes en Chine. |
| Zone de température supplémentaire pour la tête de matrices |
6 zones |
| Caractéristique de la cabine électrique |
1, tous les câbles et les connecteurs sont avec prise de fil d'aviation
2, l'armoire électrique peut être démontée facilement,
3Tous les câbles et les câbles sensoriels sont assez solides avec une longue vie.
4, système de contrôle de moniteur PLC avec réglage de bouton pour contrôler la vitesse de vis avec facilité.
|
2- Chargeur de ressorts.
| |
Image |
Spécification |
Définition |
| 1 |
|
Diamètre du tuyau |
114 mm |
| 2 |
Capacité de sortie |
3 M3/h |
| 3 |
Volume de la trémie |
200 litres |
| 4 |
Puissance du moteur |
1.5 kw |
3. Retourneuse de fil métallique
| NT: préférence |
Image |
Spécification |
Définition |
| 1 |
|
Matériel |
40Cr |
| Fonction |
Déployez le fil métallique. |
| Diamètre |
Ø200 à 400 mm |
4La tête en l'air.
| Image du produit |
Spécification |
Définition |
|
Taille |
16 à 50 mm avec noyau et conduit en acier, selon l'échantillon ou le dessin |
| Matériel |
Acier moulé de haute qualité |
| Nombre de têtes de matrices |
1 série |
| Nombre de moisissures |
1 jeu de 20/25 mm |
| Étalonnage de la taille du moule |
55 mm x 80 mm x 65.94 mm |
| Étalonnage du matériau de moule |
40Cr |
| Longueur totale du moule |
65.94 mm × 60 paires = 3956,4 mm |
5. machine à former le vide
| Image du produit |
Spécification |
Définition |
|
|
Portée des tuyaux |
Φ16 à Φ50 mm |
| La structure |
Projet horizontal fermé |
| Vitesse de fonctionnement |
0 à 25/min |
| Puissance du moteur principal en courant continu |
3 kW |
| Puissance du moteur de lubrification |
00,06 kW |
| Type de refroidissement |
Refroidissement par eau fermée |
| Température de l'eau de refroidissement |
5 à 15°C |
| Invertisseur |
ABB |
| Contacteur et relais |
- Je ne sais pas. |
| Système de commande |
Programme de commande PLC |
| Écran tactile |
Le saule |
| Affichage de la station de l'opérateur |
Tous les paramètres et les commandes sont utilisés sur l'écran tactile et électrique de la console |
| Rails de moulage |
Matériau du rail |
38CrMoAlA, nitré |
| |
Type de refroidissement |
Refroidissement par eau |
| Note: un débit adéquat d'eau de refroidissement pour assurer que la vitesse maximale de fonctionnement et la température des soufflets du dispositif de formage ne dépassent pas 55 degrés. |
6- Le rouleau
| Image du produit |
Spécification |
Définition |
|
Portée des tuyaux |
Φ16-Φ50 mm |
| Le poids |
350 kg ou plus |
| Vitesse de fonctionnement |
0 à 25 m/min |
| Puissance du moteur principal en courant continu |
00,75 kW |
| Contacteurs et relais |
- Je ne sais pas. |
| Invertisseur |
ABB |
