Name: Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur
Brand: Shenzhen HYPET Co., Ltd.
SKU: Ligne de tuyauterie ondulée à double paroi de 200 à 600 mm
Price: 382,140.00 USD
Availability: InStock

À la maison > produits > Ligne en plastique d'extrusion de tuyau >

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Ligne d'extrusion de tuyaux ondulés à double paroi

Ligne de production de tuyaux ondulés à double paroi

Ligne de production de tubes ondulés de 200 à 600 mm

Lieu d'origine:

Chine

Nom de marque:

Hypet

Certification:

ISO9001,CE

Numéro de modèle:

Ligne de tuyauterie ondulée à double paroi de 200 à 600 mm

Nous contacter

Demandez un devis

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Détails du produit

Keywords:

200-600mm Double Wall Corrugated Pipe Line

Final product:

Double Wall Corrugated Pipe

Pipe range:

200-600mm

Cavités:

Unique

Extruder model:

SJ90/33 & SJ120/33

Extruder type:

Single screw type

Système de contrôle:

PLC avec écran tactile

Processing material:

HDPE/PPR granules

Key parts warranty:

1year

Service d'installation par ingénieur:

- Oui, oui.

Mettre en évidence:

Ligne d'extrusion de tuyaux ondulés à double paroi

Ligne de production de tuyaux ondulés à double paroi

Ligne de production de tubes ondulés de 200 à 600 mm

Conditions de paiement et d'expédition

Quantité de commande min

1 jeu

Prix

USD399280-USD365000/SET

Détails d'emballage

Paquet standard pour les expéditions maritimes

Délai de livraison

45 à 75 jours

Conditions de paiement

L/C, T/T

Capacité d'approvisionnement

10 pièces/mois

Produits connexes

Vidéo

20 - tuyau ondulé de 63mm faisant la machine/machine ondulée de tuyau/machine ondulée d'extrusion de tuyau

Obtenez le meilleur prix

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Obtenez le meilleur prix

Vidéo

PVC flexible tube doux transparent tuyau de jardin 10-38mm extrusion ligne de production de fabrication de la machine avec SJ75/30 extrudeuse

Obtenez le meilleur prix

Vidéo

10-38mm/0.5-2 pouces de fibre tressée de tuyaux en PVC machine de tuyau de jardinage ligne d'extrusion de tuyaux en PVC souple

Obtenez le meilleur prix

Nous contacter

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Contactez-nous maintenant

Description du produit

200-600mmDWCligne de production de tuyaux

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur 0

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur 1

Production

Diamètre du tuyau	200mm	300mm	400mm	500 mm	600mm
Vitesse m/min	3.8-4.2	2,5-3,2	1,5-2,0	1,4-1,8	0,8-1,2
Tuyau kg/m	1.9-2.3	4-4.9	7-8.5	10.5-14	15-19
Sortir	525kg/h	795 kg/heure	925 kg/heure	1100kg/h	1050kg/h

Puissance de production :

Extrudeuse

Moteur

Radiateurs

ondulé

Refroidissement

coupeur

installer

réel

HYSJ120/33

200 kW

42kw

Aspirateur 15*3

Autre 13kw

5,5 kW

3kw

467 kW

270 kW

HYSJ90/33

132kw

27kw

État de production

Matériel

Puissance kW

Eau

Air

Refroidisseur

Piscine

opérateur

Granulés PE/PP

467/270

0,8 m³/min ≤15℃,≥0,3MPa

0,3 m³/min

>0,6MPa

Tour 25 CV + 100t

20m3

2-3 personnes

Articles commerciaux :

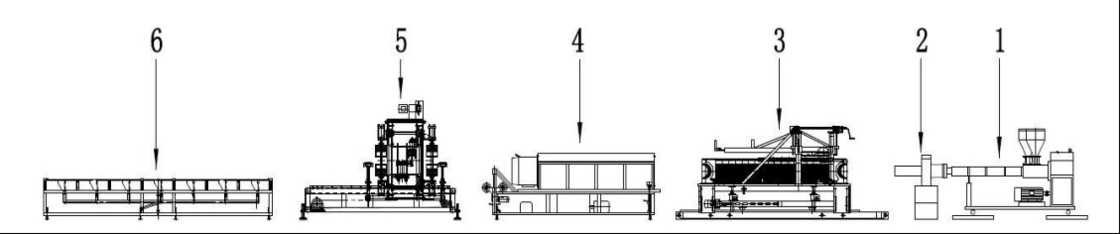

Non.	Nom de l'article	Modèle	Description	Qté (ensemble)
200-600mmDWCligne de production de tuyaux
1	Extrudeuse	SJ90/33	Extrudeuse haute efficacité pour couche intérieure 132kw avec chargeur et sécheur	1
2	Extrudeuse	SJ120/33	Extrudeuse à haut rendement pour couche externe 200 kW avec chargeur et sécheur	1
3	Façonner	ZC-600H	Machine de façonnage de carton ondulé à refroidissement par eau à grande vitesse	1
4	Refroidissement	LQ-600	Réservoir de refroidissement par pulvérisation d'eau	1
5	Coupeur	QG-600	Cutter sans poussière avec deux couteaux	1
6	Empileur	DF-600	Empileur en 4-6 mètres	1
7	Tête de mort	JT-200	Tête de filière pour 200 mm avec manchon de refroidissement	1
8		JT-300	Tête de filière pour 300 mm avec manchon de refroidissement	1
9		JT-400	Tête de filière pour 400 mm avec manchon de refroidissement	1
10		JT-500	Tête de filière pour 500 mm avec manchon de refroidissement	1
12		JT-600	Tête de filière pour 600 mm avec manchon de refroidissement	1
13	Onduler Moule	MJ-200	Moule ondulé pour taille 200mm	1
14		MJ-300	Moule ondulé pour taille 300mm	1
15		MJ-400	Moule ondulé pour taille 400mm	1
16		MJ-500	Moule ondulé pour taille 500mm	1
17		MJ-600	Moule ondulé pour taille 600mm	1

Équipement auxiliaire pour la production de tubes ondulés ci-dessus
1	Refroidisseur	LS-25	Refroidisseur industriel d'une puissance de 25 CV	1
2	tour	100 tonnes	Château d'eau de refroidissement pour type 100 tonnes	1
3	Broyeur	HYP-75	Concasseur puissant de 75 CV	1

1HYSJ90/33extrudeuse monovis132puissance du moteur en kWpour couche intérieure

SN	Nom des pièces	Spécification	Description
1	Extrudeuse	Modèle d'extrudeuse	HYSJ-90/33 vis unique
		Sortie maximale	480kg/h
		Hauteur centrale	1 250 mm
		Poids	4 100 kg
2	Vis	Diamètre	Ø90mm
		Rapport d'identification des vis	33:1
		Matériel	38CrMoAlA + alliage spécial
		Finition	Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) et poli
		Noyau de la vis	Contrôle automatique de la température

3	Baril	Matériel	Canon bimétallique à l'intérieur
		Finition intérieure	Rempli d'azote (profondeur de 0,50 ~ 0,70 mm)
		Zone de contrôle du chauffage	7 zones
		Mode de chauffage	Chauffage en fonte d'aluminium
		Puissance de chauffage	25 kW
		Circuit de refroidissement	Ventilateur de refroidissement du corps silencieux
		Puissance de refroidissement	0,55 kW x7 ensembles
4	Boîte de vitesses	Matériau du boîtier	Fonte ductile QT-500
		Matériau des engrenages	20CrMnTi
		Surface de l'engrenage	Trempé et rectifié avec haute précision
		Matériau de l'axe	40Cr

5	Moteur d'entraînement	Puissance du moteur AC	Chargeur lourd puissant de 132 kW et longue durée de vie
5	Moteur d'entraînement	Contrôleur d'onduleur	Onduleur Delta. Autre marque en option.
6	Pression/température de fusion	Pression de fusion	Mesure 0-50Mpa
		Température de fusion	Mesure 0-400°C
		Fondre montre	Séparément
7	Système de contrôle électrique	Système API	Système de contrôle PLC Siemens complet avec logiciel HYPET.
		Composants électriques	Marque Siemens, Schneider RKC Omron, ABB, Shenider et petites pièces sans importance dans la célèbre marque chinoise
		Zone de température supplémentaire pour la tête de filière	8 zones
		Caractéristique de l'armoire électrique	Tous les câbles et connecteurs sont dotés d'une fiche d'aviation Wire, ils peuvent donc être démontés facilement.

2 HYSJ120 siextrudeuse à vis simple200puissance du moteur en kWpour la couche externe

SN	Nom des pièces	Spécification	Description
1	Extrudeuse	Modèle d'extrudeuse	HYSJ-120/33 vis unique
		Sortie maximale	750kg/h
		Hauteur centrale	1 250 mm
		Poids	4 800 kg
2	Vis	Diamètre	Ø120mm
		Rapport d'identification des vis	33:1
		Matériel	38CrMoAlA + alliage spécial
		Finition	Rempli d'azote (profondeur de 0,50 ~ 0,70 mm) et poli
		Noyau de la vis	Contrôle automatique de la température

3	Baril	Matériel	Canon bimétallique à l'intérieur
		Finition intérieure	Rempli d'azote (profondeur de 0,50 ~ 0,70 mm)
		Zone de contrôle du chauffage	9 zones
		Mode de chauffage	Chauffage en fonte d'aluminium
		Puissance de chauffage	40 kW
		Circuit de refroidissement	Ventilateur de refroidissement du corps silencieux
		Puissance de refroidissement	0,55 kW x9 ensembles
4	Boîte de vitesses	Matériau du boîtier	Fonte ductile QT-500
		Matériau des engrenages	20CrMnTi
		Surface de l'engrenage	Trempé et rectifié avec haute précision
		Matériau de l'axe	40Cr
5	Moteur d'entraînement	Puissance du moteur AC	Chargeur lourd puissant de 200 kW et longue durée de vie
		Contrôleur d'onduleur	Onduleur Delta. Autre marque en option.
6	Pression/température de fusion	Pression de fusion	Mesure 0-50Mpa
		Température de fusion	Mesure 0-400°C
		Fondre montre	Séparément

7	Système de contrôle électrique	Système API	Système de contrôle PLC Siemens complet avec logiciel HYPET.
		Composants électriques	Marque Siemens, Schneider RKC Omron, ABB, Shenider et petites pièces sans importance dans la célèbre marque chinoise
		Zone de température supplémentaire pour la tête de filière	10 zones
		Caractéristique de l'armoire électrique	Tous les câbles et connecteurs sont dotés d'une fiche d'aviation Wire, ils peuvent donc être démontés facilement.

3Machine de façonnage de carton ondulé à refroidissement par eau à grande vitesse

SN	Article	Spécification
1	Taper	BG200-600mm
2	Tailles de tuyaux	200/300/400/500/600 mm en tube ondulé double couche
3	Vitesse de course maximale	6 m/min
4	Moule de formage	Fonctionnement À l'état fermé, chaque moule peut être interchangeable
5	Façon de former	Par pression sous vide
6	Mode de refroidissement n	Par l'eau froide en chaîne passer par le chemin.
7	Moteur d'entraînement	Moteur AC 7,5 kW avec système de contrôle de l'onduleur Delta
8	Pompe à vide	15kw*3 ensembles
9	Pompe à eau	5,5 kW * 1 ensemble
10	moule installé	36 paires
11	Matériau de piste de moule	40Cr avec traitement thermique à l'azote
12	lubrification	Système de lubrification automatique en réglant l'heure et la position, etc.
13	Table de travail	Réglable dans la direction 3 D de haut en bas par commande moteur
14	Moule et base	Positionnement précis grâce aux rainures en queue d'aronde
15	Changement de moule	Verrouillage mécanique, facile à remplacer différents moules
16	Hauteur centrale	1250 mm +/-50 mm

4 Refroidissement par pulvérisationréservoir

SN	Article	Spécification
1	Taper	LQ-600
2	Longueur	6000
3	Gamme de tuyaux	200/300/400/500/600
4	Pompe à eau	5,5 kW
5	Manière de refroidissement	Pluie et embruns
6	Matériau du réservoir	Acier inoxydable 304
7	Structure du réservoir	Peut s'ouvrir des deux côtés pour une utilisation facile
8	Base de guidage	Équipé d'un dispositif de guidage actif, facile pour le glissement des tuyaux
9	Séchoir	Système de séchage puissant pour tuyaux
10	Transporter	Réglage du dispositif de transport à distance pour le fonctionnement du tuyau de trou
11	Hauteur centrale	1250 mm +/-50 mm

5 Coupeur sans poussière

SN	Article	Spécification
1	Taper	QG-600
2	Manière de coupe	Couteaux doubles avec fonction sans poussière
3	Tuyau de coupe	200-600mm
4	Système de serrage	Commande de vérin pneumatique Muliti pour le serrage
	Méthode d'alimentation	Système de contrôle hydraulique pour l'alimentation
5	Contrôle de la longueur	L'instrument de mesure et l'instruction PLC fonctionnent tous deux
6	Moteur de coupe	3kw
7	Manière de contrôle	Automatique et Manuel
8	Hauteur centrale	1250 mm +/-50 mm

6 Empileur

SN	Article	Spécification
1	Taper	QG-600
2	Longueur du tuyau	4000-6000mm ou dépend des besoins
3	Matériel extérieur	Acier inoxydable 304
4	Allonger et descendre	Par contrôle aérien
5	Contrôle de qualité	Système de pesée automatique
6	Réglage de la hauteur	Ajusté par contrôle automatique du moteur

7 Moule de têtes de filière et moule de façonnage

Moule de tête de filière

SN	Article	Spécification
1	Type de moule	200/300/400/500/600mm
2	Structure du moule	Adoptant une structure divisée en spirale, la décharge est uniforme et stable
3	Zone de chauffage de la tête de filière	12 zones 55kw
4	Matériau du moule	40Cr avec traitement thermique à l'azote
5	Coureur de moule	Vernis visage miroir
6	Manière d'ajustement	Réglage par boulon rond
7	Refroidissement	Dispositif de refroidissement par eau de type anneau solide pour le refroidissement
8	Articles comprenant	200 mm (y compris les moules de façonnage, le manchon de calibrage, la tête de filière) * 1 jeu
		300 mm (y compris les moules de façonnage, le manchon de calibrage, la tête de filière) * 1 jeu
		400 mm (y compris les moules de façonnage, le manchon de calibrage, la tête de filière) * 1 jeu
		500 mm (y compris les moules de façonnage, le manchon de calibrage, la tête de filière) * 1 jeu
		600 mm (y compris les moules de façonnage, le manchon de calibrage, la tête de filière) * 1 jeu

Moule de façonnage ondulé

SN	Article	Spécification
1	Type de moule de façonnage	200/300/400/500/600mm
2	Matériau du moule	Alliage d'aluminium spécial LY12
	Spécial du moule	Conductivité thermique élevée, dureté élevée et résistance à l'usure
3	Nombre de moule	36 paires
4	Refroidissement du moule	Par eau de refroidissement haute pression scellée
5	Coureur d'air et d'eau	Assurer un fonctionnement stable, de haute qualité et efficace de la production.
6	Articles comprenant	200 mm (y compris le moule du bloc de cloche) * 1 ensemble
		300 mm (y compris le moule du bloc de cloche) * 1 ensemble
		400 mm (y compris le moule du bloc de cloche) * 1 ensemble
		500 mm (y compris le moule du bloc de cloche) * 1 ensemble
		600 mm (y compris le moule du bloc de cloche) * 1 ensemble

Les étiquettes：

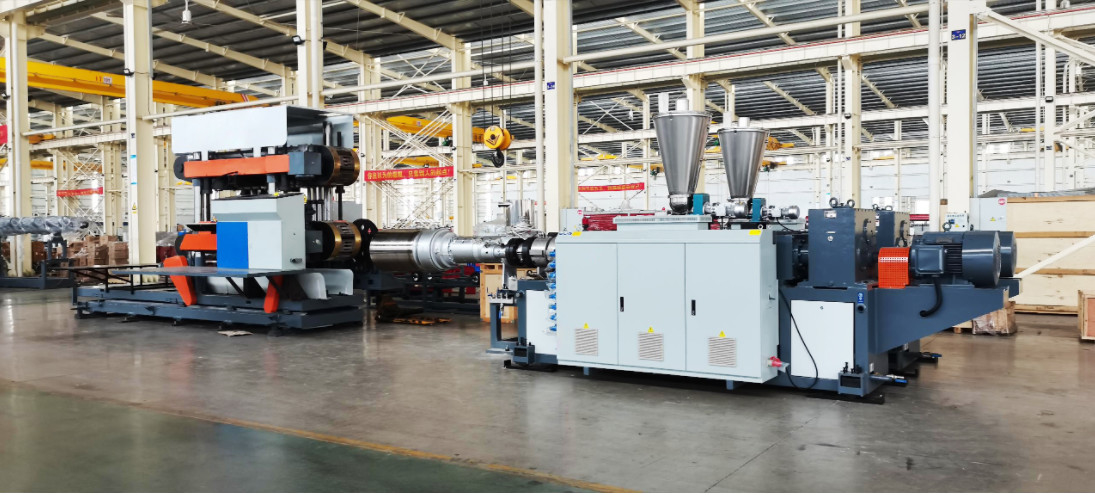

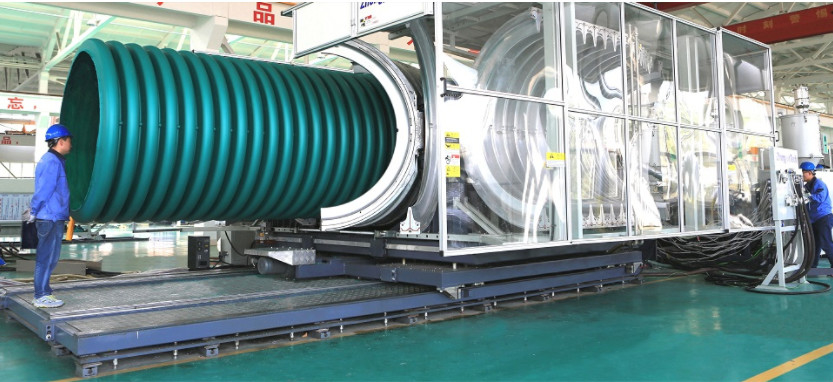

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Obtenez le meilleur prix

Vidéo

PVC flexible tube doux transparent tuyau de jardin 10-38mm extrusion ligne de production de fabrication de la machine avec SJ75/30 extrudeuse

Obtenez le meilleur prix

Vidéo

10-38mm/0.5-2 pouces de fibre tressée de tuyaux en PVC machine de tuyau de jardinage ligne d'extrusion de tuyaux en PVC souple

Obtenez le meilleur prix

Vidéo

10-38mm poudre de PVC douce dans l'extrudeuse machine de tuyau de jardin transparent tuyau par nouvelle conception parallèle extrudeuse à double vis

Obtenez le meilleur prix

Opération efficace à grande vitesse 3''- 6'''PVC ligne de production de tuyaux avec HYZS80/156 extrudeuse à double vis conique

Obtenez le meilleur prix

20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible

Obtenez le meilleur prix

Envoyez votre demande directement à nous

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Ligne d'extrusion de tuyaux ondulés à double paroi

Ligne de production de tuyaux ondulés à double paroi

Ligne de production de tubes ondulés de 200 à 600 mm

Ligne d'extrusion de tuyaux ondulés à double paroi

Ligne de production de tuyaux ondulés à double paroi

Ligne de production de tubes ondulés de 200 à 600 mm

20 - tuyau ondulé de 63mm faisant la machine/machine ondulée de tuyau/machine ondulée d'extrusion de tuyau

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

PVC flexible tube doux transparent tuyau de jardin 10-38mm extrusion ligne de production de fabrication de la machine avec SJ75/30 extrudeuse

10-38mm/0.5-2 pouces de fibre tressée de tuyaux en PVC machine de tuyau de jardinage ligne d'extrusion de tuyaux en PVC souple

Ligne d'extrusion de tuyau d'OD315mm

Ligne d'extrusion de tuyau d'OD160mm

Machine de fabricant de tuyau de PVC d'OD200mm

10-38 mm Machine de tuyau renforcé de fibre de PVC Deux couches de PVC souple et une couche de fibre

20 - tuyau ondulé de 63mm faisant la machine/machine ondulée de tuyau/machine ondulée d'extrusion de tuyau

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

PVC flexible tube doux transparent tuyau de jardin 10-38mm extrusion ligne de production de fabrication de la machine avec SJ75/30 extrudeuse

10-38mm/0.5-2 pouces de fibre tressée de tuyaux en PVC machine de tuyau de jardinage ligne d'extrusion de tuyaux en PVC souple

10-38mm poudre de PVC douce dans l'extrudeuse machine de tuyau de jardin transparent tuyau par nouvelle conception parallèle extrudeuse à double vis

Opération efficace à grande vitesse 3''- 6'''PVC ligne de production de tuyaux avec HYZS80/156 extrudeuse à double vis conique

20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible
