Name: 20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible
Brand: Shenzhen HYPET Co., Ltd.
SKU: Ligne de production de tuyaux en PVC de 40 à 250 mm avec HYZS80/156
Price: 78500 USD
Availability: InStock

À la maison > produits > Ligne en plastique d'extrusion de tuyau >

20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible

Machine de fabrication de tuyaux en PVC plus longue durée de vie

Ligne de production de tubes en PVC à station unique

Machine de fabrication de tuyaux en PVC à haute puissance

Lieu d'origine:

Chine

Nom de marque:

Hypet

Certification:

ISO9001,CE

Numéro de modèle:

Ligne de production de tuyaux en PVC de 40 à 250 mm avec HYZS80/156

Nous contacter

Demandez un devis

20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible

Détails du produit

Mettre en évidence:

Machine de fabrication de tuyaux en PVC plus longue durée de vie

Ligne de production de tubes en PVC à station unique

Machine de fabrication de tuyaux en PVC à haute puissance

Conditions de paiement et d'expédition

Quantité de commande min

1 jeu

Prix

USD 78500/set

Détails d'emballage

Paquet standard pour les expéditions maritimes

Délai de livraison

45 à 75 jours

Conditions de paiement

L/C, T/T

Capacité d'approvisionnement

Machine de fabrication de tuyaux en PVC de 40 à 250 mm 50 ensembles par an

Produits connexes

Vidéo

20 - tuyau ondulé de 63mm faisant la machine/machine ondulée de tuyau/machine ondulée d'extrusion de tuyau

Obtenez le meilleur prix

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Obtenez le meilleur prix

Vidéo

PVC flexible tube doux transparent tuyau de jardin 10-38mm extrusion ligne de production de fabrication de la machine avec SJ75/30 extrudeuse

Obtenez le meilleur prix

Vidéo

10-38mm/0.5-2 pouces de fibre tressée de tuyaux en PVC machine de tuyau de jardinage ligne d'extrusion de tuyaux en PVC souple

Obtenez le meilleur prix

Nous contacter

+8615002772815

ryan@hypet.com.cn

+86-755-25851030

Contactez-nous maintenant

Description du produit

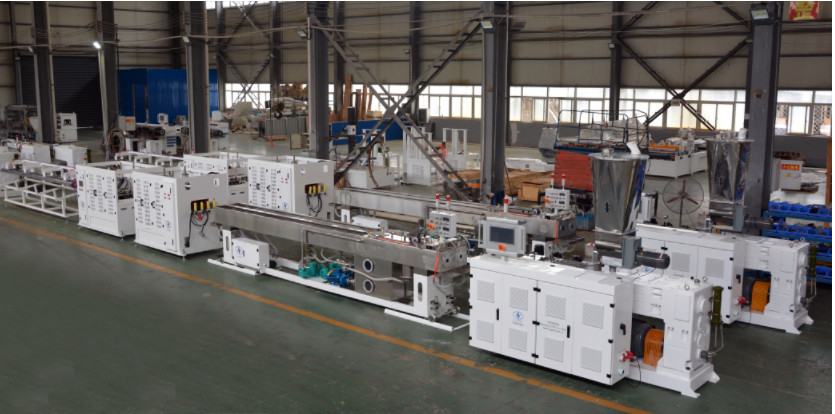

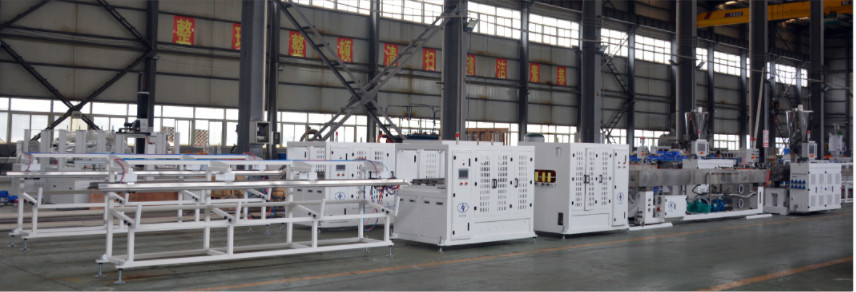

40-250mmPVC Pl'ipéPRécupérationLigne avec extrudeuse à double vis conique HYZS80/156 avec moteur de 55 kW de puissance 500 kg/h

A. Spécialité de la ligne de tuyauterie en PVC

NT: préférence	Les postes	spécifications
Caractéristiques	Production élevée	500 kg/h, à grande vitesse
	Haute efficacité	Qualité stable, fonctionnement efficace rendent hautement qualifiés
	Économies d'énergie	Il peut économiser de l'énergie de 20 à 30% par machine et logiciel.
	Contrôle de l'intelligence artificielle	Le logiciel PLC + HYPET permet de contrôler l'opération automatiquement et d'enregistrer chaque boîte de formule.
Informations sur la machine	Produits	Tubes à chaud et à froid
	Matière première	Poudre de PVC
	Produits	300 à 500 kg/h
	Vitesse maximale de production	5 m/min
	Plage de diamètres des produits	40 à 250 mm
Conditions de travail	Énergie électrique	à haute tension de 3 phases, 420 v +/- 10%, 50 Hz (autres en option)
	Puissance totale	70 kW pour la puissance d'installation, puissance de fonctionnement réelle: 37 kW
	Eau de refroidissement	≤ 20°C; ≥ 0,3 MPa
	D'une teneur en poids inférieure ou égale à	> 0,3 m3/min, < 0,5 MPa
	Tailles globales (LWH)	24000* 1600* 2500 mm
Machine explication générale	Hauteur du centre	Pour les véhicules à moteur
	Direction de fonctionnement	De droite à gauche (d' autres peuvent être en option)
	Produits	La capacité de sortie varie selon les matériaux et la conditions de fonctionnement.
	Remarques sur la technologie	Le droit d'améliorer le cahier des charges de la ligne demeure, s'il y a modification l'avenir, le client ne sera pas informé

B. Produits commerciaux:

1, pièces de ligne principale:

NT: préférence	Articles principaux	Quantité utilisée
Ligne de tuyauterie en PVC de 40 à 250 mm avec extrudeuse ZS80/156
1	Extrudeuse à double vis conique HYZS80/156	1 série
2	Chargeur automatique de type ressort pour l'extrudeuse	1 série
3	Tête de matériau 40-63	1 série
4	Tête de matériau 75-110	1 série
5	Tête de matériau 160-250	1 série
6	Réservoir sous vide dans 6m	1 série
7	réservoir de refroidissement par pulvérisation	1 série
8	Tirage au sort avec type à 4 griffes, type servomoteur	1 série
9	Coupeurs planétaires avec camouflage	1 série
10	Je suis un stacker.	1 série

C. Spécification de la machine

1HYZS80/156extrudeuse à double vis conique

NT: préférence	Nom des pièces	Spécification	Définition
1	Extrudeuse	Modèle d'extrudeuse	HYZS-80/156 vis jumelle conique
		Produits	450 à 550 kg/h pour les tuyaux 250 à 330 kg/h pour le profilé ou plus
		Hauteur du centre	1060 mm
		Dimension	3700 x 1400 x 2750 mm
		Le poids	4100 kg
2	Je vais me faire foutre!	Diamètre	Ø80/156 mm
		Matériel	38CrMoAlA + alliage spécial
		Finissez!	Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli
		Vitesse de rotation	0 à 39 tours/min
		Noyau de la vis	Contrôle automatique de la température (le refroidissement à l' huile est une option)
- Je ne sais pas.	Baril	Structure du fût	En deux parties, la partie avant sera avec un alliage spécial inséré.
		Une grande partie du baril	38CrMoAlA
		Partie frontale du canon	SKD11 avec traitement thermique
		Finition à l'intérieur	Remplis d'azote (0,50 à 0,70 mm de profondeur)
4	Transducteur de température/pression	Qualité	Une marque célèbre en Chine
		La structure	Détecte séparément la pression et la température
		Les câbles	Lignes de câbles isolées
		Écran	À la fois sur le moniteur ou sur l'écran
5	Ventilateurs de chauffage et de refroidissement	Zone de commande du chauffage	4 zones
		Mode de chauffage	Aluminium moulé/céramique
		Puissance de chauffage	32 kW
		Système de refroidissement	Ventilateur de refroidissement à fûts à faible bruit
		Puissance de refroidissement	0.55kw x 1 ensemble +0.37kw x 1 ensemble/refroidissement par liquide x 1 ensemble
		Refroidissement à l'eau/huile	Une zone à l'avant en option
		Isolement thermique	Matériau isolant et structure spéciaux pour économiser de l'énergie.
6	Boîte à engrenages HYPET	Matériau de logement	Fer ductile
		Matériau des engins	20CrMnTiA
		Surface de l'engin	d'une épaisseur n'excédant pas 1 mm
		Matériau de l'axe	40Cr
		Température de l'huile	Contrôlé par deux systèmes,
		Sceaux en caoutchouc	Étancheur de caoutchouc spécial importé utilisé
		Les roulements	C'est une marque célèbre et fiable.

7	Dosage à deux vis fournisseur	Moteur de matériau d'alimentation	1.5 kW
		Plage de vitesse	1 à 50 tours par minute
		Puits de poudre	Puits anti poudre avec une teneur élevée en CaCO3
		Invertisseur	Type de chargeur lourd Delta
8	Dégazage sous vide avec sélecteur	Degré de vide	- 0,04 MPa
		Puissance du moteur	3 kw
		Réservoir sous vide	Facile à nettoyer.
		Dispositif de nettoyage automatique	Contrôle de l'air dispositif de nettoyage automatique en option.
9	Moteur de conduite	Puissance du moteur CA	55 kW sous la marque Siemens
9	Moteur de conduite	Contrôleur à onduleur	Delta en caractères lourds

2 Chargeur automatique de type ressort pour l'extrudeuse

20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible 2

NT: préférence	Spécification	Définition
1	Diamètre du tuyau	Pour les pièces détachées
2	Capacité de sortie	5 M³/h
3	Volume de la trémie	200 litres
4	Puissance du moteur	2.2 kw

3 têtes de matrices dans 1 degré de pression

NT: préférence	Nom de l'article	Définition
1	Tête de mort pour 40-63	Pour les tuyaux de taille Ø40,Ø50,Ø63 avec calibrateur
2	La tête à 75-110.	Pour les tuyaux de taille Ø75,Ø90,Ø110 avec calibrateur
3	Tête de matériau pour 160-250	Pour les tuyaux de taille Ø160,Ø200,Ø250 avec calibrateur
4	Résultats pour 40-63	Maximum de 90 à 150 kg/h
5	Sortie pour 75 à 110	Maximum de 210 à 450 kg/h
6	Sortie pour 160-250	Maximum de 480 à 500 kg/h
7	Épaisseur du tuyau	Selon les exigences du client
8	Surface du débit de matériau	d'une épaisseur n'excédant pas 1 mm
9	Matériau de la tête de matrices	40Cr avec un bon traitement thermique
10	Pression de fusion/temp	Équipé d'une presse à fusion/Temp
11	Type de chauffage	Chauffe-eau en céramique avec revêtement SS304
12	Matériau d'étalonnage	Lamière H65 et vernis de durcissement
13	Dispositif de tuyauterie lumineuse	Dispositif de refroidissement à l'eau fort devant le calibrateur

4 réservoir sous vide de 6 000 mm

1	Vacuum réservoir	Matériel	Acier inoxydable 304
		Longueur	1500+4500 mm
		Hauteur du centre	1 000 mm
		Dia. portée	40 à 250 mm
		Nombre de tuyaux	1 tuyau
		Puissance moteur mobile	00,75 kW
		Plage de déplacement avant et arrière	700 mm
		Réglage vers le haut et vers le bas	100 mm
		Ajustement gauche et droit	50 mm
		Couverture sur le dessus	Alliages d'aluminium
2	Système de pulvérisation par buse	Nombre de buses	à base d'acide acétique
		Numéros de tuyaux de pulvérisation d'eau	4 pièces
		Type de buse	Refroidissement intensif par atomisation
		Bouche à pulvériser	G1
		support de tuyauterie	Support de type à engrenages fixes
3	Contrôle de la température et du niveau de l'eau	Contrôle de la température de l'eau	Contrôle automatique de la vanne
		Contrôle du niveau de l'eau	Système de boucle fermée à billes flottantes
		Sécurité sous pression	Valve de sécurité installée

4	Filtre à eau	Filtreur	2 ensembles en G2?? avec voie de passage
		Nettoyer le filtre	Par ligne de passage pour le nettoyage du filtre
		Cyclone sous vide	Oui, avec.
		Fonction de silence	Dispositif silencieux
5	Pompes à vide	Puissance du moteur de la pompe à vide	4 kW x 2 ensembles
		Type de pompe	Technique des plaques rondes de Siemens
		Autres	Faible bruit
		Buse d'aspiration sous vide	Deux portes de chaque côté du réservoir
6	Pompes à eau	Taille du tuyau d'entrée d'eau	G1
		Taille du tuyau de sortie d'eau	G2
		Puissance du moteur de la pompe à eau	4 kw x 2 ensembles

5 Réservoir de refroidissement par pulvérisation en 6 000 mm

NT: préférence	Spécification	Définition
1	Portée des tuyaux	Ø40 à 250 mm
2	Longueur de la boîte à vide	6,000 mm
3	Construction	Méthode de pulvérisation
4	Puissance de la pompe à eau	5.5 kw x 1 jeu
5	N° de la buse	168 pièces
6	Numéro de filtre	1 série
7	Nombre de ponts	1 série
8	Mode de régulation du niveau d'eau	Ventilateur flottant
9	Matériau de couverture	Plaque en alliage d'aluminium
10	Matériel	Acier inoxydable 304
11	Contrôle de la température de l'eau	Ventilateur de régulation automatique
12	Pipe d'entrée	G1
13	tuyau de sortie	G2

6 Tirez avec 4 griffes

Spécification	Définition
Diamètre du tuyau	Ø40 à 250 mm
Hauteur du centre	Pour les véhicules à moteur
Nombre de chenilles	4 griffes
Répartition des chenilles	Répartition quadrilatérale
Contrôle des chenilles supérieures	Contrôlé par cylindre de chaque côté de la chaîne
Numéro de bouteille	4 pièces
Contrôle des chenilles de fond	Controlee par moteur vers le haut
Méthode de conduite	Alimenté par un bloc de caoutchouc
Largeur du bloc en caoutchouc	74 mm
Longueur de traction effective	2 000 mm
Vitesse de conduite	0.1 à 7 m/min
Boîte à engrenages	Moteur avec boîte de vitesses hélicoïdale solide
Type de moteur	Servo moteur
Puissance du moteur	1.1 kw x 4 ensembles
Force de traction	30,000 N
Système de mesure	Par codeur
Mode de réglage	Pneumatique
Pression sur le tuyau	Autres appareils pour la fabrication des produits du noix de coco
Position de la chenille vers le bas	Fixé
Pression de l'air	0.4-0.6Mpa

7Planète ctout à faitavec déchiquetage

Spécification	Définition
Plage de diamètre du tuyau	Ø40 à 250 mm
Épaisseur de coupe	25 mm
Vitesse de coupe	6 m/min
Forme de la lame	Le déchiquetage
Coupez la voie	Planète
Mode d'alimentation	Pour l'hydraulique
Façon de serrer	D'autres matériaux
Suivre le mode	Pneumatique
Système de commande	Système de commande automatique PLC

8 Stacker

20-63/110/160/250mm Machine de fabrication de tuyaux en PVC à station unique Ligne de production Haute production Durée de vie plus longue Consommation plus faible 10

NT: préférence	Nom des pièces	Spécification	Définition
1	Je suis un stacker.	Table à inclinaison	Autres appareils à commande pneumatique
		Longueur nominale	4 à 5 mtrs
		Tailles de tuyaux	40 à 250 mm
		Matériau du parachute de dérapage	MS acier rigide de structure

Les étiquettes：

Ligne d'extrusion de tuyaux ondulés à double paroi HYPET personnalisable 200-600 mm avec service d'installation d'ingénieur

Obtenez le meilleur prix

Vidéo

PVC flexible tube doux transparent tuyau de jardin 10-38mm extrusion ligne de production de fabrication de la machine avec SJ75/30 extrudeuse

Obtenez le meilleur prix

Vidéo

10-38mm/0.5-2 pouces de fibre tressée de tuyaux en PVC machine de tuyau de jardinage ligne d'extrusion de tuyaux en PVC souple

Obtenez le meilleur prix

Vidéo

10-38mm poudre de PVC douce dans l'extrudeuse machine de tuyau de jardin transparent tuyau par nouvelle conception parallèle extrudeuse à double vis

Obtenez le meilleur prix

Opération efficace à grande vitesse 3''- 6'''PVC ligne de production de tuyaux avec HYZS80/156 extrudeuse à double vis conique

Obtenez le meilleur prix
