Ligne de production de tubes en PVC de 1 à 6 pouces avec extrudeuse à double vis conique HYZS65/132 avec moteur de 45 kW et sortie de 420 kg/h

Ligne de production de tubes en PVC de 1 à 6 pouces avec extrudeuse à double vis conique HYZS65/132 avec moteur de 45 kW et sortie de 420 kg/h

Nom De La Marque:	Hypet
Numéro De Modèle:	ZS65/132 Ligne d'extrusion de tuyaux en PVC
Nombre De Pièces:	1 ensemble
Prix:	USD 52000/set
Délai De Livraison:	45 à 75 jours
Conditions De Paiement:	LC, T/T

Des informations détaillées

Description du produit

Des informations détaillées

Lieu d'origine:

Chine

Certification:

ISO9001,CE

Contrôle:

Système de contrôle PLC

Moteur principal:

45 kW

Conditions:

NOUVEAU

extrudeuse:

extrudeuse à vis à double cône 65/132

Puissance d'alimentation:

380V 50HZ 3Phase ou adapté aux besoins du client

Sortir:

320 à 420 kg/h

Produit final:

Tuyau en PVC

Mot clé:

Ligne d'extrusion de tubes en PVC de 1 à 6 pouces

Matière première:

Poudre de PVC

application du produit:

Tuyau

Bis à vis:

vis jumelles coniques

Garantie des pièces clés:

1 an

Service d'installation par ingénieur:

Oui

Détails d'emballage:

Paquet standard pour les expéditions maritimes

Capacité d'approvisionnement:

Pièces d'extrusion en plastique pour le drainage des eaux usées 100 ensembles par an

Mettre en évidence:

Ligne de production de tubes en PVC de 1 à 6 pouces

Ligne de production de tubes en PVC de 420 kg/h

6 pouces ligne de production de tuyaux en PVC

Description du produit

1 à 6 pouces PVC Pl'ipéPRécupérationLigne avec extrudeuse à double vis conique HYZS65/132 avec moteur de 45 kW de puissance 420 kg/h

Une spécialitédePVCpl'ipéligne

NT: préférence	Les postes	spécifications
Caractéristiques	Production élevée	420 kg/h, à grande vitesse
	Haute efficacité	Qualité stable, fonctionnement efficace rendent hautement qualifiés
	Économies d'énergie	Il peut économiser de l'énergie de 20 à 30% par machine et logiciel.
	Contrôle de l'intelligence artificielle	Le logiciel PLC + HYPET permet de contrôler l'opération automatiquement et d'enregistrer chaque boîte de formule.
Informations sur la machine	Produits	Tubes à chaud et à froid
	Matière première	Poudre de PVC
	Produits	320 à 420 kg/h
	Vitesse maximale de production	5 m/min
	Plage de diamètres des produits	1 à 6 pouces
Conditions de travail	Énergie électrique	à trois phases, 420 v +/- 10%, 50 Hz (autres en option)
	Puissance totale	70 kW pour la puissance d'installation, puissance de fonctionnement réelle: 37 kW
	Eau de refroidissement	≤ 20°C; ≥ 0,3 MPa
	D'une teneur en poids inférieure ou égale à	> 0,3 m3/min, < 0,5 MPa
	Tailles globales (LWH)	24000* 1600* 2500 mm
Machine explication générale	Hauteur du centre	Pour les véhicules à moteur
	Direction de fonctionnement	De droite à gauche (d' autres peuvent être en option)
	Produits	La capacité de sortie varie en fonction des matériaux et des conditions de fonctionnement.
	Remarques sur la technologie	reste le droit d'améliorer les spécifications de la ligne, s'il y a une modification à l'avenir, le client ne sera pas informé

Pièces de ligne principale:

NT: préférence	Principaux points	Quantité utilisée

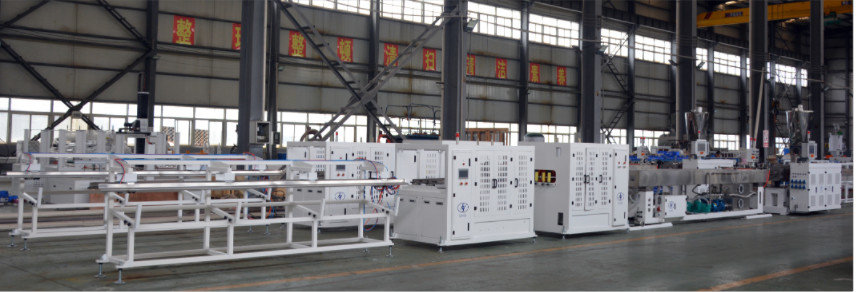

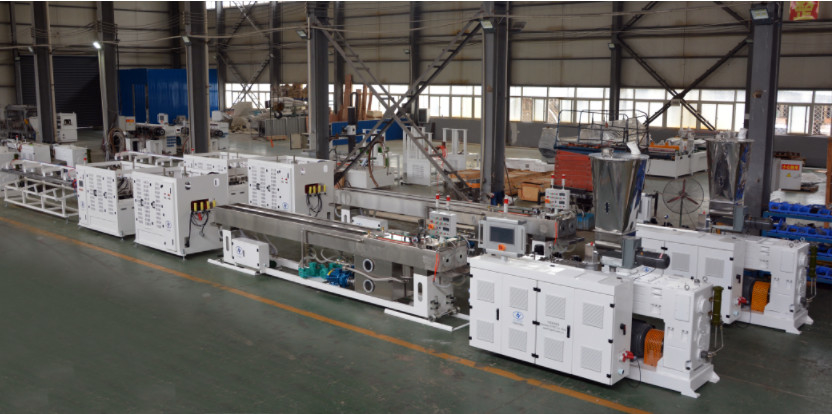

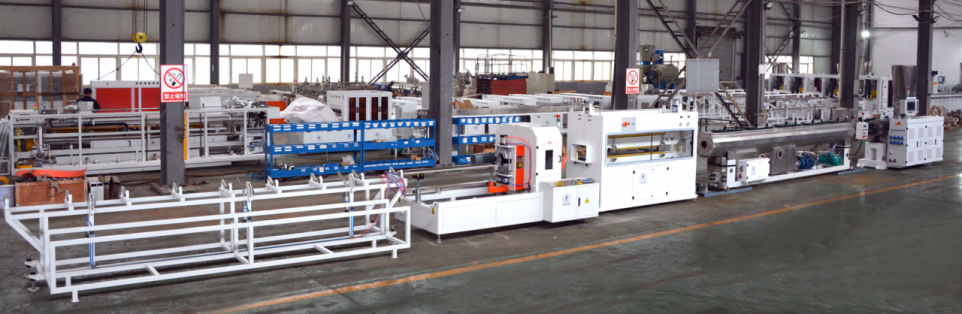

Ligne de tuyauterie en PVC de 1 à 6 pouces avec extrudeuse HYZS 65/132
1	Extrudeuse à double vis conique HYZS 65/132	1 série
2	Chargeur automatique de type ressort pour l'extrudeuse	1 série
3	La tête de la matrice est de 1 à 3 pouces.	1 série
4	La tête de la matrice est de 4 à 6 pouces.	1 série
5	Réservoir sous vide dans 6m	1 série
6	Tirage à la traction à trois griffes, servo-moteur	1 série
7	Coupeurs planétaires avec camouflage	1 série
8	Je suis un stacker.	1 série

C. Spécification de la machine

1HYZS65/132 coniqueextrudeuse à double vis

NT: préférence	Nom des pièces	Spécification	Définition
1	Extrudeuse	Modèle d'extrudeuse	HYZS-65/132 vis jumelle conique
		Produits	350 à 450 kg/h pour les tuyaux 200 à 280 kg/h pour le profilé ou plus
		Hauteur du centre	Pour les véhicules à moteur
		Dimension	Pour les appareils à commande numérique
		Le poids	2700 kg
2	Je vais me faire foutre!	Diamètre	Ø65/132 mm
		Matériel	38CrMoAlA + alliage spécial
		Finissez!	Rempli d'azote (0,50 à 0,70 mm de profondeur) et poli
		Vitesse de rotation	0 à 60 tours/min
		Noyau de la vis	Contrôle automatique de la température (le refroidissement à l' huile est une option)
3	Baril	Structure du fût	En deux parties, la partie avant sera avec un alliage spécial inséré.
		Une grande partie du baril	38CrMoAlA
		Partie frontale du canon	SKD11 avec traitement thermique
		Finition à l'intérieur	Remplis d'azote (0,50 à 0,70 mm de profondeur)

4	Transducteur de température/pression	Qualité	Une marque célèbre en Chine
		La structure	Détecte séparément la pression et la température
		Les câbles	Lignes de câbles isolées
		Écran	À la fois sur le moniteur ou sur l'écran
5	Ventilateurs de chauffage et de refroidissement	Zone de commande du chauffage	4 zones
		Mode de chauffage	Aluminium moulé/céramique
		Puissance de chauffage	25 kW
		Système de refroidissement	Ventilateur de refroidissement à fûts à faible bruit
6	Boîte à engrenages HYPET	Puissance de refroidissement	0.2kw x 2 ensembles + 0,37kw x 1 ensemble
		Refroidissement à l'eau/huile	Une zone à l'avant en option
		Isolement thermique	Matériau isolant et structure spéciaux pour économiser de l'énergie.
		Matériau de logement	Fer ductile
		Matériau des engins	20CrMnTiA
		Surface de l'engin	d'une épaisseur n'excédant pas 1 mm
		Matériau de l'axe	40Cr
7	Dosage à deux vis fournisseur	Température de l'huile	Contrôlé par deux systèmes,
		Sceaux en caoutchouc	Étancheur de caoutchouc spécial importé utilisé
		Les roulements	C'est une marque célèbre et fiable.
		Moteur de matériau d'alimentation	1.5 kW
		Plage de vitesse	1 à 50 tours par minute
		Puits de poudre	Puits anti poudre avec une teneur élevée en CaCO3
		Invertisseur	Type de chargeur lourd Delta
8	Dégazage sous vide avec sélecteur	Degré de vide	- 0,04 MPa
		Puissance du moteur	2.2 kw
		Réservoir sous vide	Facile à nettoyer.
		Dispositif de nettoyage automatique	Contrôle de l'air dispositif de nettoyage automatique en option.
9	Moteur de conduite	Puissance du moteur CA	45 kW sous la marque Siemens
9	Moteur de conduite	Contrôleur à onduleur	Delta en caractères lourds

2 Chargeur automatique de type ressort pour l'extrudeuse

NT: préférence	Spécification	Définition
1	Diamètre du tuyau	Pour les pièces détachées
2	Capacité de sortie	5 M³/h
3	Volume de la trémie	200 litres
4	Puissance du moteur	2.2 kw

3 têtes de matériau dans 2 niveaux de pression

Ligne de production de tubes en PVC de 1 à 6 pouces avec extrudeuse à double vis conique HYZS65/132 avec moteur de 45 kW et sortie de 420 kg/h 3

NT: préférence	Nom de l'article	Définition
1	La tête est de 1 à 3 pouces.	Diamètre 1 pouce, épaisseur 1,7 mm (4 Bar), 1,8 mm (6 Bar) Diamètre 2 pouces, épaisseur 1,8 mm (4 Bar), 1,9 mm (6 Bar) Diamètre 3 pouces, épaisseur 1,8 mm (4 Bar), 2,7 mm (6 Bar)
2	La tête de matériau de 4 à 6 pouces.	Diamètre 4 pouces, épaisseur 2,2 mm (4 Bar), 3,2 mm (6 Bar) Diamètre 5 pouces, épaisseur 2,8 mm (4 Bar), 4,1 mm (6 Bar) Diamètre 6 pouces, épaisseur 3,2 mm (4 Bar), 4,7 mm (6 Bar)
3	Sortie pour la tête de matrices 1-3 pouces	Maximum de 70 à 310 kg/h
4	Sortie pour la tête de matrices de 4 à 6 pouces	Maximum de 320 à 420 kg/h
5	Épaisseur du tuyau	Selon les exigences du client
6	Surface du débit de matériau	d'une épaisseur n'excédant pas 1 mm
7	Matériau de la tête de matrices	40Cr avec un bon traitement thermique
8	Pression de fusion/temp	Équipé d'une presse à fusion/Temp
9	Type de chauffage	Chauffe-eau en céramique avec revêtement SS304
10	Matériau d'étalonnage	Lamière H65 et vernis de durcissement
11	Dispositif de tuyauterie lumineuse	Dispositif de refroidissement à l'eau fort devant le calibrateur

4 réservoir sous vide de 6 000 mm

NT: préférence

Nom des pièces

Spécification

Définition

1	Vacuum réservoir	Matériel	Acier inoxydable 304
		Longueur	6 000 mm
		Hauteur du centre	1 000 mm
		Dia. portée	1 à 6 pouces
		Nombre de tuyaux	1 tuyau
		Puissance moteur mobile	00,75 kW
		Plage de déplacement avant et arrière	700 mm
		Réglage vers le haut et vers le bas	100 mm
		Ajustement gauche et droit	50 mm
		Couverture sur le dessus	Alliages d'aluminium
2	Système de pulvérisation par buse	Nombre de buses	170 pièces
		Numéros de tuyaux de pulvérisation d'eau	4 pièces
		Type de buse	Refroidissement intensif par atomisation
		Bouche à pulvériser	G1
		support de tuyauterie	Support de type à engrenages fixes
3	Contrôle de la température et du niveau de l'eau	Contrôle de la température de l'eau	Contrôle automatique de la vanne
		Contrôle du niveau de l'eau	Système de boucle fermée à billes flottantes
		Sécurité sous pression	Valve de sécurité installée

4	Filtre à eau	Filtreur	1 jeu en G2 ′ avec passage par voie
		Nettoyer le filtre	Par ligne de passage pour le nettoyage du filtre
		Cyclone sous vide	Oui, avec.
		Fonction de silence	Dispositif silencieux
5	Pompes à vide	Puissance du moteur de la pompe à vide	4 kW x 1 ensemble
		Type de pompe	Technique des plaques rondes de Siemens
		Autres	Faible bruit
		Buse d'aspiration sous vide	Deux portes de chaque côté du réservoir
6	Pompes à eau	Taille du tuyau d'entrée d'eau	G1
		Taille du tuyau de sortie d'eau	G2
		Puissance du moteur de la pompe à eau	5.5 kw x 1 jeu

6 Tirez avec trois griffes

Ligne de production de tubes en PVC de 1 à 6 pouces avec extrudeuse à double vis conique HYZS65/132 avec moteur de 45 kW et sortie de 420 kg/h 6

Spécification	Définition
Diamètre du tuyau	1 à 6 pouces
Hauteur du centre	Pour les véhicules à moteur
Nombre de chenilles	3 griffes
Répartition des chenilles	Triangulairement réparties uniformément
Contrôle des chenilles supérieures	Contrôlé par cylindre de chaque côté de la chaîne
Numéro de bouteille	4 pièces
Contrôle des chenilles de fond	Controlee par moteur vers le haut
Méthode de conduite	Alimenté par un bloc de caoutchouc
Largeur du bloc en caoutchouc	74 mm
Longueur de traction effective	1 800 mm
Vitesse de conduite	1.2 à 12 m/min
Boîte à engrenages	Moteur avec boîte de vitesses hélicoïdale solide
Type de moteur	Moteur standard
Puissance du moteur	1.1 kw x 3 ensembles
Force de traction	20,000 N
Système de mesure	Par codeur
Mode de réglage	Pneumatique
Pression sur le tuyau	Autres appareils pour la fabrication des produits du noix de coco
Position de la chenille vers le bas	Fixé
Pression de l'air	0.4-0.6Mpa

7Planète ctout à faitavec déchiquetage

Spécification	Définition
Plage de diamètre du tuyau	1 à 6 pouces
Épaisseur de coupe	15 mm
Vitesse de coupe	10 m/min
Forme de la lame	Le déchiquetage
Coupez la voie	Planète
Mode d'alimentation	Pour l'hydraulique
Façon de serrer	D'autres matériaux
Suivre le mode	Pneumatique
Système de commande	Système de commande automatique PLC

8 Stacker

Spécification	Définition
Table à inclinaison	Autres appareils à commande pneumatique
Longueur nominale	4 à 5 mtrs
Tailles de tuyaux	1 à 6 pouces
Matériau du parachute de dérapage	MS acier rigide de structure
